Cerca elétrica bem instalada protege o perímetro, mas a instalação por conta própria tem riscos. Neste guia: eletrificador, postes, isoladores, fios, aterramento, normas e erros comuns — para fazer certo ou saber quando chamar um técnico.
Planejamento e Regulamentação da Instalação
Antes de iniciar qualquer trabalho de instalação de cerca elétrica, é fundamental dedicar tempo ao planejamento detalhado e à compreensão das regulamentações vigentes. Um bom planejamento garante que a instalação seja eficiente, segura e esteja em conformidade com as leis locais, evitando problemas futuros e garantindo a máxima proteção para o seu patrimônio. Esta etapa inicial é crucial para determinar a viabilidade do projeto, os materiais necessários e o método de fixação mais adequado para o seu tipo de muro ou perímetro.
Legislação e Normas de Segurança
A instalação de uma cerca elétrica não é apenas uma questão técnica, mas também legal. É imprescindível conhecer a legislação local e as normas técnicas aplicáveis, como a NBR 5410, que estabelece as condições mínimas para instalações elétricas de baixa tensão. Além disso, a altura mínima exigida para a cerca elétrica é um ponto crucial para evitar acidentes com pedestres e crianças, variando geralmente entre 1,80m e 2,5m, dependendo do município. A sinalização com placas de aviso, indicando a presença de cerca eletrificada, é obrigatória e serve como um importante elemento de segurança e prevenção. Recomenda-se verificar a necessidade de licenças ou alvarás específicos na sua localidade antes de prosseguir com a instalação, garantindo que todo o processo esteja dentro da legalidade.
Ferramentas e Materiais Essenciais
Para realizar a instalação de uma cerca elétrica de forma segura e eficiente, é necessário dispor de um conjunto específico de ferramentas e materiais. A escolha de itens de qualidade e certificados é fundamental para a durabilidade e o bom funcionamento do sistema. A seguir, apresentamos uma lista dos principais itens que você precisará para instalar cerca elétrica:
- Ferramentas:
- Furadeira de impacto e brocas adequadas para o tipo de muro.
- Alicate de corte e de crimpagem.
- Chave de fenda e chave Philips.
- Multímetro ou voltímetro de alta tensão para testes.
- Trena e nível para medições e alinhamento.
- Equipamentos de proteção individual (EPIs): luvas isolantes, óculos de segurança.
- Materiais:
- Eletrificador (energizador): Central de choque que gera os pulsos elétricos.
- Hastes ou postes de sustentação: Para fixar os fios da cerca no muro (em algumas montagens, mourões e balancins).
- Isoladores: Peças de plástico ou cerâmica para evitar que os fios toquem o muro.
- Fios de aço inox: Condutores da corrente elétrica, resistentes à corrosão.
- Cabo de alta tensão: Para conectar o eletrificador aos fios da cerca e ao aterramento.
- Haste terra: Para o sistema de aterramento.
- Sirene: Para alertar em caso de violação.
- Bateria: Para manter o sistema funcionando em caso de falta de energia.
- Caixas de proteção para o eletrificador e conexões.
- Placas de aviso de cerca elétrica.
Escolha e Posicionamento do Eletrificador
O eletrificador, também conhecido como energizador ou central de choque, é o coração do sistema de segurança da cerca elétrica. Sua escolha e posicionamento corretos são cruciais para o desempenho e a segurança de toda a instalação. É ele quem gera os pulsos de alta tensão que percorrem os fios, dissuadindo invasores. A decisão sobre qual modelo usar deve considerar a dimensão do perímetro a ser protegido e o nível de segurança desejado, seja para uma residência, um estabelecimento comercial ou uma área industrial. Para garantir a eficácia e a longevidade do seu sistema, é importante considerar a instalação de cerca elétrica feita por profissionais.
Tipos de Eletrificadores e Suas Aplicações
Existem diversos tipos de eletrificadores no mercado, cada um adequado a diferentes necessidades. Modelos para uso residencial geralmente são mais compactos e com menor alcance, ideais para muros de casas e pequenos condomínios. Já os eletrificadores para uso comercial e industrial são mais robustos, com maior potência e capacidade de cobrir perímetros extensos, como galpões e grandes propriedades. Muitos modelos modernos oferecem recursos adicionais, como bateria de backup, que garante o funcionamento da cerca mesmo em caso de falta de energia, e a possibilidade de integração com sistemas de alarme existentes, acionando uma sirene ou enviando notificações em caso de violação. A escolha deve ser baseada na área a ser protegida e na necessidade de recursos extras para aumentar a segurança.
Critérios para o Local de Instalação
O local onde o eletrificador será instalado deve ser cuidadosamente selecionado para garantir sua proteção e o bom funcionamento do sistema. Primeiramente, o equipamento deve estar em um local de difícil acesso para pessoas não autorizadas, preferencialmente dentro de uma caixa de proteção ou em um ambiente fechado, para evitar manipulações indevidas. É fundamental que o local ofereça proteção contra intempéries, como chuva e sol excessivo, que podem danificar o aparelho. A proximidade a uma fonte de energia elétrica estável é essencial para a alimentação contínua do eletrificador. Além disso, o ponto de instalação deve permitir um aterramento eficiente e estar a uma distância razoável dos fios da cerca para otimizar a distribuição dos pulsos elétricos e facilitar eventuais manutenções.
Fixação dos Postes, Isoladores e Passagem dos Fios
Após o planejamento e a escolha do eletrificador, a próxima etapa crucial na instalação de cerca elétrica é a fixação dos postes ou hastes de sustentação, a correta instalação dos isoladores e a passagem dos fios condutores. Esta fase exige precisão e atenção aos detalhes, pois a estabilidade da estrutura e a eficiência do isolamento são determinantes para o bom funcionamento e a segurança do sistema. Uma fixação inadequada ou um isolamento deficiente podem comprometer a cerca, gerando fugas de corrente ou curtos-circuitos que diminuem a eficácia do choque e podem até danificar o eletrificador.

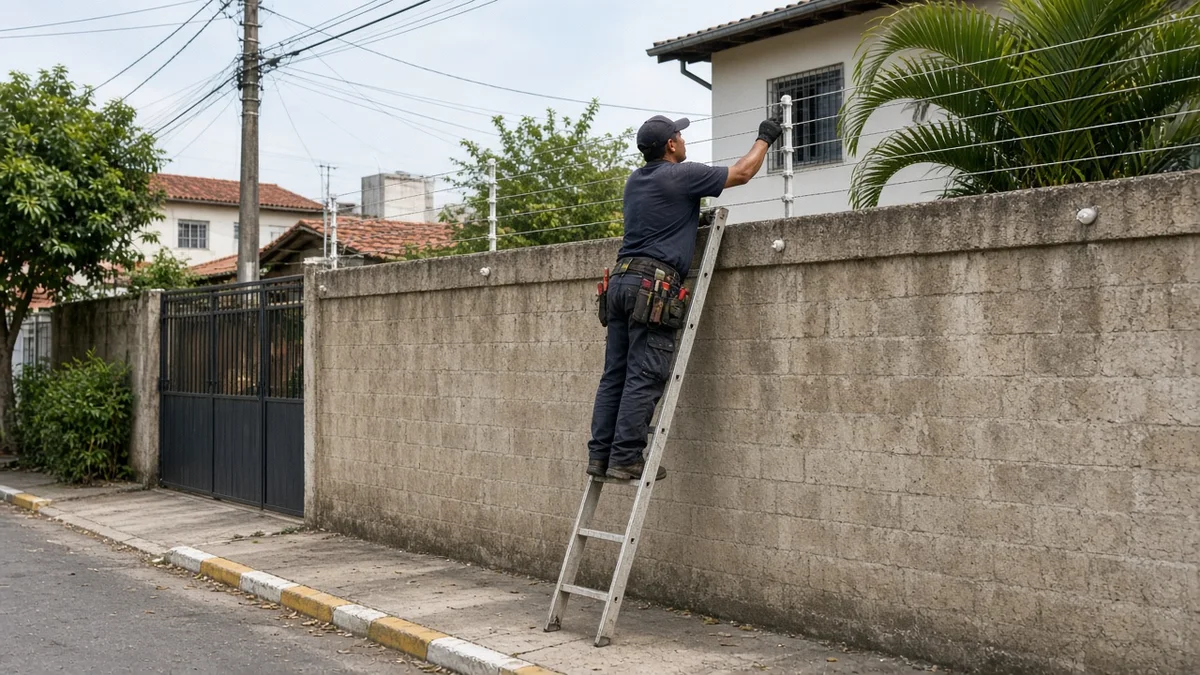

Como Fixar Postes e Isoladores no Muro
A fixação dos postes ou hastes de sustentação deve ser robusta e adequada ao tipo de muro. Em muros de alvenaria ou concreto, a fixação geralmente é feita com parafusos e buchas de alta resistência, ou até mesmo por chumbamento, garantindo que os postes fiquem firmes e alinhados. Para grades, podem ser utilizados suportes específicos que se prendem à estrutura. O espaçamento ideal entre os postes varia conforme o comprimento do muro e a tensão dos fios, mas geralmente fica entre 3 e 5 metros. Em muros residenciais costuma-se usar de 4 a 6 fios; em perímetros comerciais ou industriais o número sobe conforme a altura do muro e o nível de proteção desejado — sempre respeitando a altura mínima local e o espaçamento entre os fios. Os isoladores, que são peças cruciais para evitar que os fios eletrificados toquem o muro ou outras estruturas condutoras, devem ser instalados nos postes em alturas uniformes. É vital utilizar isoladores de qualidade, sem rachaduras ou defeitos, para prevenir fugas de corrente e garantir a eficácia do sistema.
Técnicas para a Passagem e Tensão dos Fios
A passagem dos fios condutores é uma etapa que requer técnica para assegurar a máxima eficiência da cerca elétrica. A sequência de passagem dos fios pelos isoladores deve alternar entre fase e terra, criando um circuito que amplifica o efeito do choque. É fundamental aplicar a tensão mecânica adequada nos fios, utilizando esticadores se necessário, para que fiquem firmes e retos, sem flacidez. Fios frouxos podem tocar uns nos outros, no muro ou em vegetação, causando curtos-circuitos e reduzindo a eficácia do sistema. Para emendas, utilize conectores apropriados, como luvas de emenda, garantindo uma conexão segura e duradoura que não comprometa a condutividade elétrica. A atenção a esses detalhes é o que garante a confiabilidade da sua cerca de segurança.
Realizando o Aterramento Correto
O aterramento é um dos componentes mais críticos e frequentemente subestimados na instalação de cerca elétrica. Sua função vai muito além de apenas proteger contra descargas atmosféricas; ele é vital para a segurança dos usuários e para o funcionamento eficiente da cerca, garantindo que o choque elétrico seja eficaz ao fechar o circuito. Um aterramento deficiente pode resultar em um choque fraco ou ineficaz, comprometendo toda a finalidade da cerca. Por isso, compreender o processo de instalação da haste terra e a importância de um aterramento de baixa resistência é fundamental para a segurança e a performance do sistema.

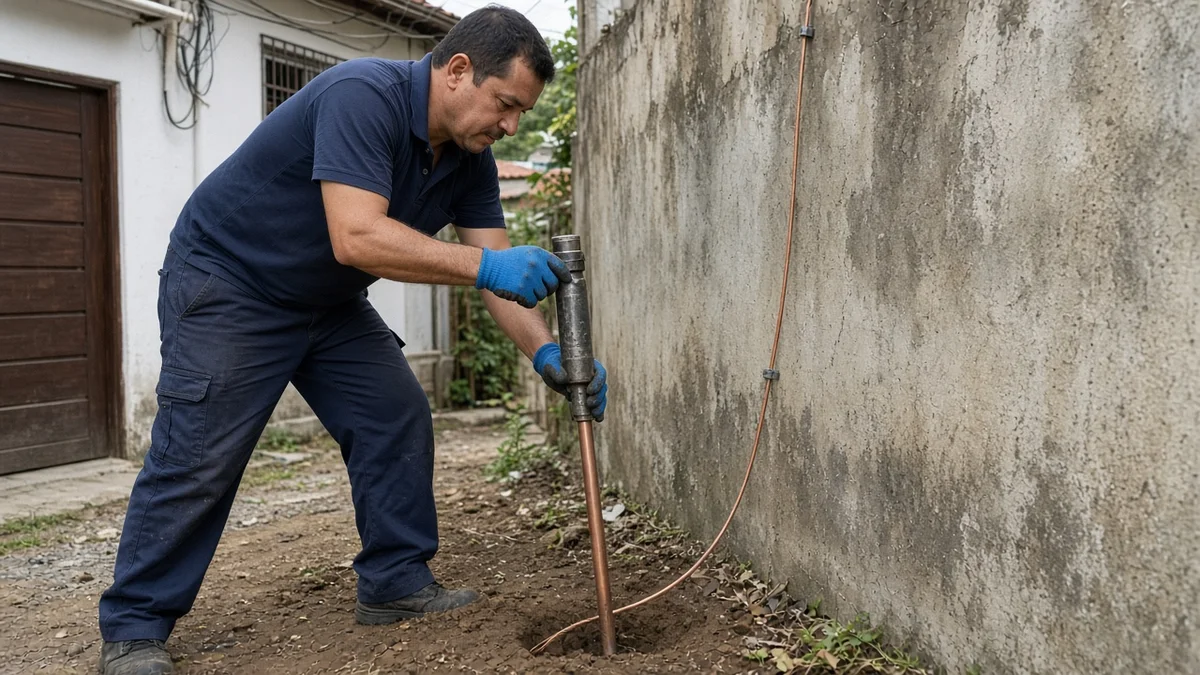

Dimensionamento e Instalação das Hastes de Aterramento
O dimensionamento do sistema de aterramento depende da potência do eletrificador e das características do solo. Em geral, recomenda-se a instalação de uma ou mais hastes de aterramento de cobre ou aço galvanizado, com no mínimo 2,4 metros de comprimento. As hastes devem ser cravadas verticalmente no solo, em um local que preferencialmente seja úmido, pois a umidade melhora a condutividade elétrica. Se mais de uma haste for necessária, elas devem ser espaçadas por pelo menos 3 metros entre si e conectadas por um cabo de cobre nu, formando um sistema interligado que otimiza a dispersão da corrente. A profundidade da cravação é crucial para alcançar camadas de solo com boa condutividade e estabilidade.
Testando a Eficiência do Sistema de Aterramento
Após a instalação, é imperativo testar a eficiência do aterramento para garantir que ele esteja funcionando corretamente. Para isso, utiliza-se um multímetro ou, idealmente, um terrômetro, que mede a resistência do aterramento. Valores de resistência muito altos indicam um aterramento fraco, que precisará ser melhorado. A interpretação dos valores obtidos é crucial: quanto menor a resistência, mais eficiente é o aterramento. Se o teste indicar um aterramento deficiente, soluções como adicionar mais hastes, aprofundar as existentes, ou utilizar produtos químicos específicos para melhorar a condutividade do solo podem ser aplicadas. Um aterramento eficaz é a base para a segurança e o desempenho máximo da sua cerca elétrica.
Conexão Final e Testes do Sistema
Com os postes, isoladores, fios e aterramento devidamente instalados, a etapa final consiste em realizar as conexões elétricas do eletrificador e, em seguida, executar testes rigorosos para garantir que todo o sistema de cerca elétrica esteja funcionando corretamente e com segurança. Esta fase é crucial para validar a eficácia da instalação e assegurar que a cerca esteja pronta para cumprir sua função de proteção. Qualquer falha nas conexões ou na energização pode comprometer a segurança do perímetro e a vida útil do equipamento.
Ligação do Eletrificador à Rede e Fios da Cerca
Primeiramente, conecte o eletrificador à rede elétrica de forma segura, utilizando uma tomada aterrada ou uma caixa de energia dedicada, sempre seguindo as instruções do fabricante. É fundamental que essa conexão seja feita por um profissional qualificado para evitar riscos de choque elétrico ou danos ao equipamento. Em seguida, ligue os terminais de saída do eletrificador aos fios da cerca, seguindo o esquema de ligação que geralmente alterna entre fase e terra nos diferentes fios. Utilize cabos de alta isolação para essa conexão, minimizando perdas e garantindo a integridade do pulso elétrico. Se o sistema incluir uma sirene ou outros dispositivos de alarme, integre-os ao eletrificador conforme o manual, assegurando que sejam acionados em caso de violação da cerca.
Verificação de Pulsação e Indicadores de Funcionamento
Após todas as conexões, é hora de testar o sistema. Utilize um voltímetro de alta tensão ou um testador de cerca elétrica para medir a pulsação nos fios. Este teste confirmará se a tensão está sendo distribuída corretamente por toda a extensão da cerca. Observe os LEDs ou indicadores visuais presentes no painel do eletrificador; eles geralmente sinalizam o funcionamento adequado, a presença de falhas ou curtos-circuitos. Para uma verificação mais completa, pode-se realizar um teste de toque simulado, utilizando um equipamento de segurança específico, para avaliar a intensidade do choque. Este teste, feito com cautela, ajuda a confirmar que a cerca está emitindo pulsos com a energia esperada, garantindo sua eficácia como barreira de segurança.
Erros Comuns na Instalação e Como Evitá-los
A instalação de cerca elétrica, embora pareça simples, pode apresentar armadilhas que comprometem sua segurança e eficácia. Muitos erros comuns surgem da falta de conhecimento técnico ou da tentativa de economizar em materiais e mão de obra. Identificar e prevenir esses problemas é essencial para garantir que a cerca funcione como um dissuasor eficaz e não se torne uma fonte de preocupação. Compreender as causas das falhas mais frequentes permite que você tome as medidas corretas para manter seu sistema em pleno funcionamento e proteger seu patrimônio.

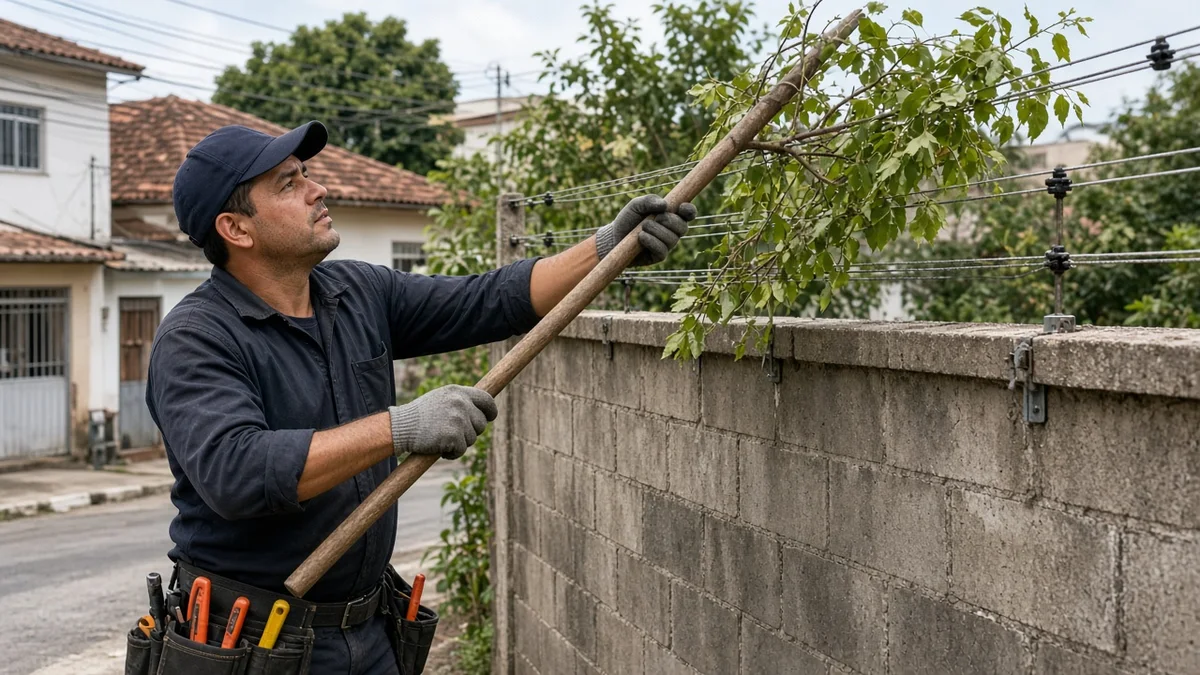

Problemas com Curto-Circuito e Isolamento
Um dos problemas mais frequentes na instalação de cerca elétrica é o curto-circuito, que pode ser causado por diversos fatores. Vegetação que cresce e toca os fios, fios que encostam no muro ou em outras estruturas metálicas condutoras, e isoladores quebrados ou de baixa qualidade são as principais causas. Quando ocorre um curto, a energia do eletrificador é desviada, resultando em um choque ineficaz ou na desativação do sistema. Para evitar isso, é crucial realizar a poda regular da vegetação próxima à cerca, garantir que os fios estejam sempre bem esticados e afastados de qualquer superfície condutora, e inspecionar periodicamente os isoladores, substituindo qualquer um que apresente rachaduras ou danos. A manutenção preventiva é a chave para evitar esses problemas.
Falhas no Aterramento e Baixa Eficiência
Um aterramento deficiente é outra falha comum que compromete seriamente a eficácia da cerca elétrica. Os sinais de um aterramento fraco incluem um choque ineficaz, mesmo com o eletrificador funcionando, ou o mau funcionamento intermitente do equipamento. As consequências de um aterramento insuficiente são graves, pois o sistema não consegue dissipar a energia corretamente, tornando a cerca ineficaz como barreira de segurança. Para melhorar um aterramento deficiente, pode-se adicionar mais hastes de aterramento, cravá-las mais profundamente para alcançar solo mais úmido, ou até mesmo utilizar produtos químicos que aumentam a condutividade do solo ao redor das hastes. Testes regulares com um terrômetro são essenciais para monitorar a resistência do aterramento e garantir sua eficiência contínua.
Quando Contratar um Profissional é Essencial
Embora a instalação de cerca elétrica possa parecer uma tarefa que pode ser realizada por conta própria, é fundamental reconhecer os limites e os riscos envolvidos, especialmente em projetos mais complexos ou para quem não possui experiência técnica. A segurança é o fator primordial, e a expertise de um técnico especializado é inestimável para garantir que a instalação esteja em total conformidade com as normas de segurança e a legislação vigente. Em muitos casos, a complexidade do sistema, a necessidade de integração com outros alarmes ou a própria legislação local exigem a intervenção de um instalador certificado. Um profissional não só garante a correta instalação dos componentes, como o eletrificador, postes, isoladores, fios e aterramento, mas também realiza os testes de pulsação e verifica a eficiência do sistema, evitando erros comuns que podem comprometer a segurança e a vida útil da cerca.
Conclusão
Instalar uma cerca elétrica de segurança é um investimento crucial para a proteção de qualquer propriedade, mas exige um processo cuidadoso e atenção a cada detalhe. Ao longo deste guia, exploramos as etapas essenciais, desde o planejamento e a compreensão das regulamentações até a escolha dos componentes como o eletrificador, a correta fixação dos postes e isoladores, a passagem dos fios e a vital importância de um aterramento eficiente. Abordamos também a necessidade de testes rigorosos e a prevenção de erros comuns que podem comprometer a eficácia do sistema.
É fundamental lembrar que a segurança da sua cerca elétrica depende diretamente da qualidade da instalação. Embora seja possível realizar algumas etapas por conta própria, a complexidade de garantir a conformidade com as normas técnicas e a máxima segurança muitas vezes exige a expertise de um profissional qualificado. Priorize sempre a segurança e a eficácia, buscando apoio especializado quando necessário para assegurar a proteção contínua do seu patrimônio.
Perguntas Frequentes sobre Como Instalar Cerca Elétrica
Qual a Altura Mínima para Instalar Cerca Elétrica?
A altura mínima recomendada para a instalação de cerca elétrica em áreas urbanas geralmente varia entre 1,80m e 2,5 metros, dependendo da legislação municipal. O objetivo é evitar o contato acidental com pedestres e garantir que a cerca esteja acima do alcance fácil. É crucial verificar as normas específicas da sua cidade e sinalizar a presença da cerca com placas de advertência visíveis.
Qual a Voltagem Máxima Permitida para Cerca Elétrica?
A voltagem máxima permitida para cercas elétricas de segurança varia conforme a legislação local; é comum encontrar limites na faixa de milhares de volts, entregues em pulsos de baixíssima amperagem. O projeto adequado causa um choque desagradável e inibidor. Sempre confirme o limite e o padrão técnico vigentes na sua localidade antes de energizar o sistema.
É Possível Instalar Cerca Elétrica em Qualquer Tipo de Muro?
Sim, é possível instalar cerca elétrica na maioria dos tipos de muros, como alvenaria, concreto ou grades. No entanto, cada material exige técnicas de fixação e isolamento específicas para garantir a estabilidade dos postes e a eficácia do sistema. É fundamental que a estrutura do muro seja robusta o suficiente para suportar a tensão dos fios e a instalação dos componentes sem comprometer a segurança.
Quanto Tempo Dura a Bateria de uma Cerca Elétrica?
A duração da bateria de uma cerca elétrica, que serve como backup em caso de falta de energia, depende de vários fatores, como o modelo do eletrificador, a capacidade da bateria (geralmente 12V) e o consumo do sistema. Em média, uma bateria bem dimensionada pode oferecer autonomia de 12 a 48 horas, garantindo a continuidade da proteção mesmo sem energia elétrica da rede.
A Cerca Elétrica Pode Causar Choque Letal?
As cercas elétricas de segurança são projetadas para emitir pulsos de alta voltagem e baixíssima amperagem, com efeito dissuasor forte e desagradável. Quando a instalação segue as normas técnicas e a legislação aplicável, o sistema é dimensionado para inibir a invasão — não para causar dano grave. Instalação inadequada, equipamentos irregulares ou contato em condições especiais aumentam o risco; por isso conformidade, aterramento e placas de aviso são essenciais.
