Instalar mal o eletroímã deixa a porta fraca ou com falha elétrica. Saber como instalar fechadura eletromagnética evita erro de alinhamento, de tensão e de ligação. Neste guia você vê materiais, fixação, alimentação, ligação a botoeira ou controlador, testes e quando chamar o técnico.
Entendendo a Fechadura Eletromagnética e Seus Componentes Essenciais
A fechadura eletromagnética, também conhecida como eletroímã ou fechadura magnética, funciona com base no princípio do eletromagnetismo. Ela utiliza uma bobina que, ao ser energizada, gera um campo magnético poderoso, atraindo uma placa de ferro (contra-placa) fixada na porta. Essa atração cria uma força de retenção que mantém a porta fechada com segurança. Quando a energia é cortada, o campo magnético desaparece, liberando a porta instantaneamente. Esse mecanismo a torna ideal para sistemas de controle de acesso, pois garante a abertura rápida em caso de emergência ou falha de energia (se não houver nobreak).
Existem dois principais tipos de instalação para fechaduras eletromagnéticas: sobrepor e embutir. A instalação de sobrepor é mais comum e geralmente mais fácil, pois o eletroímã é fixado diretamente no batente da porta e a contra-placa na folha da porta, ficando visíveis. Já a instalação de embutir, como o nome sugere, integra a fechadura dentro do batente e da porta, proporcionando um acabamento mais discreto e estético, mas exigindo um trabalho de marcenaria ou serralheria mais complexo. A escolha entre os tipos depende da estética desejada, do tipo de porta e da complexidade da obra.
Os componentes básicos que você precisará identificar e manusear incluem o eletroímã (a parte principal que gera o campo magnético), a contra-placa (a placa de metal que é atraída pelo eletroímã), e os suportes de fixação. Estes suportes podem ser do tipo "L" (para fixação frontal), "Z" (para portas que abrem para fora) ou "U" (específicos para portas de vidro sem batente). Além disso, há parafusos e arruelas, que são cruciais para a montagem e o ajuste fino, garantindo que a fechadura opere de forma eficiente e segura em ambientes residenciais, comerciais ou até em condomínios.
Ferramentas e Materiais Necessários para a Instalação
Para realizar a instalação de uma fechadura eletromagnética com sucesso e segurança, é fundamental ter em mãos todas as ferramentas e materiais adequados. A preparação correta evita interrupções e garante que cada etapa seja executada com precisão, resultando em um sistema de controle de acesso robusto e funcional. A lista a seguir detalha o que você precisará para iniciar seu projeto de portaria e controle de acesso.
Ferramentas Essenciais:
- Furadeira: Para fazer os furos necessários no batente e na porta.
- Brocas: Adequadas para o material da sua porta (madeira, metal ou vidro) e para o diâmetro dos parafusos.
- Chaves de fenda/Phillips: Para apertar parafusos diversos.
- Chave hexagonal (Allen): Muitas fechaduras vêm com parafusos de cabeça sextavada.
- Serra copo: Se for necessário passar cabos por dentro de batentes ou portas.
- Formão e martelo: Para ajustes finos ou encaixes em portas de madeira.
- Nível e trena: Para garantir o alinhamento e as medidas precisas.
- Alicate de corte e desencapador de fios: Para trabalhar com os cabos elétricos.
- Multímetro: Útil para testar a tensão da fonte e a continuidade dos cabos.
Materiais Obrigatórios:
- Fechadura eletromagnética: O conjunto completo (eletroímã, contra-placa e suportes).
- Fonte de alimentação: Geralmente 12VDC ou 24VDC, com corrente adequada à fechadura.
- Cabos elétricos: Fios paralelos ou flexíveis, com bitola compatível para a distância e corrente.
- Fita isolante ou conectores elétricos (bornes): Para isolar e conectar os fios com segurança.
- Parafusos e buchas: Para fixação, se os fornecidos não forem adequados ao seu tipo de parede ou porta.
- Arruelas de borracha e metal: Essenciais para a contra-placa, permitindo o pivô.
Itens de Segurança e Acessórios Opcionais:
- Óculos de proteção e luvas: Para sua segurança durante a perfuração e manuseio.
- Capacitores: Para o circuito de proteção, ajudam a evitar faiscamento e a desmagnetização rápida.
- Nobreak: Garante o funcionamento da fechadura em caso de falta de energia, crucial para sistemas de segurança.
- Mola hidráulica: Ajuda a garantir o fechamento automático da porta, essencial para o bom funcionamento da fechadura.
Preparação e Marcação para a Fixação da Fechadura
A etapa de preparação é crucial para o sucesso da instalação de uma fechadura eletromagnética, pois um bom planejamento evita retrabalhos e garante a funcionalidade do sistema. A escolha do local ideal para a instalação no batente e na porta deve considerar diversos fatores, como o fluxo de pessoas, o nível de segurança desejado e, principalmente, o tipo de porta. Portas de madeira, por exemplo, oferecem maior flexibilidade para embutir fiações, enquanto portas de vidro exigem suportes específicos e atenção redobrada para não comprometer a estrutura. Em ambientes comerciais ou condomínios, a posição estratégica pode otimizar o controle de acesso e a vigilância.
Após definir o local, as técnicas de medição e marcação precisas são indispensáveis. Utilize um nível para garantir que o eletroímã e a contra-placa fiquem perfeitamente alinhados, tanto na horizontal quanto na vertical. Use uma trena para medir a altura ideal, geralmente na altura da maçaneta, e marque os pontos de perfuração com um lápis ou caneta. Lembre-se que qualquer desalinhamento, mesmo que mínimo, pode comprometer a força de retenção da fechadura e causar ruídos indesejados. É importante que a superfície de contato entre o eletroímã e a contra-placa seja total para garantir a máxima eficiência da força magnética.
Outro ponto importante a considerar é a folga da porta. Uma porta com folga excessiva pode dificultar o contato perfeito entre as partes da fechadura, enquanto uma porta muito justa pode gerar atrito. Verifique também a necessidade de instalar uma mola hidráulica, especialmente em portas de alto tráfego ou em locais onde o fechamento automático é essencial para a segurança. A mola hidráulica garante que a porta feche suavemente e se alinhe corretamente com o eletroímã, prolongando a vida útil da fechadura e mantendo a integridade do sistema de controle de acesso. Essa atenção aos detalhes na preparação é o que diferencia uma instalação amadora de uma profissional.
Fixação do Eletroímã e da Contra-Placa: Passo a Passo
A fixação do eletroímã e da contra-placa é o coração da instalação da fechadura eletromagnética, exigindo precisão para garantir o funcionamento adequado. Comece fixando o eletroímã no batente da porta. Utilize os suportes adequados (L, Z ou U), que já devem ter sido definidos na etapa de preparação. Parafusos robustos e buchas apropriadas para o material do batente (madeira, alvenaria ou metal) são essenciais. Faça os furos com a furadeira, respeitando as marcações prévias e a profundidade necessária para que os parafusos fiquem firmes. Certifique-se de que o eletroímã esteja nivelado e bem apertado, sem folgas, para que a força magnética seja aplicada de forma uniforme.
Em seguida, prepare a montagem da contra-placa na porta. Este componente é crucial para o contato com o eletroímã. A contra-placa deve ser fixada de forma que possa pivotar ligeiramente, garantindo o contato total com a superfície do eletroímã, mesmo que haja pequenas variações no fechamento da porta. Para isso, utilize as arruelas de borracha e metal fornecidas com a fechadura. As arruelas de borracha são colocadas entre a contra-placa e a porta, permitindo um pequeno movimento, enquanto as arruelas de metal garantem a fixação. O parafuso central da contra-placa deve ser apertado o suficiente para segurar, mas não a ponto de impedir esse pivô.

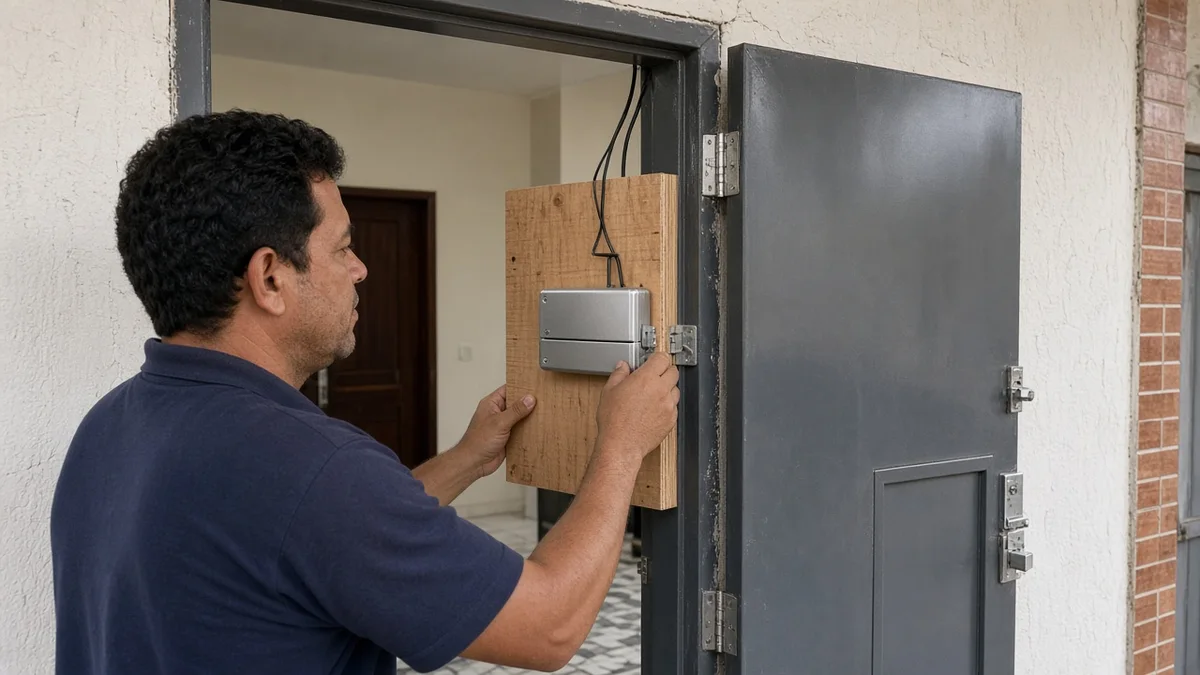

Durante a fixação, preste atenção especial ao ajuste do alinhamento. Feche a porta lentamente e observe se a contra-placa se encaixa perfeitamente no eletroímã. Se houver desalinhamento, folgas ou ruídos, ajuste a posição da contra-placa ou do eletroímã. Pequenos ajustes podem ser feitos afrouxando ligeiramente os parafusos e reposicionando as peças. O objetivo é que, ao fechar a porta, a contra-placa seja atraída de forma silenciosa e firme, sem qualquer atrito ou vibração. Esse cuidado garante a durabilidade da fechadura e a segurança do ambiente, seja ele residencial, comercial ou um condomínio.
Conexões Elétricas: Alimentação e Ligação a Dispositivos de Acesso
A alimentação elétrica é um dos pontos mais críticos na instalação da fechadura eletromagnética, pois a segurança e o funcionamento dependem diretamente dela. A maioria das fechaduras opera com 12VDC (Corrente Contínua) ou 24VDC. É fundamental escolher uma fonte de alimentação que corresponda exatamente à tensão especificada pelo fabricante da sua fechadura e que forneça a corrente (Amperes) necessária para o modelo. Uma fonte inadequada pode causar superaquecimento, falha na retenção ou até mesmo queimar o equipamento. Verifique sempre as especificações técnicas da fechadura antes de adquirir a fonte, garantindo a compatibilidade e a segurança do sistema.

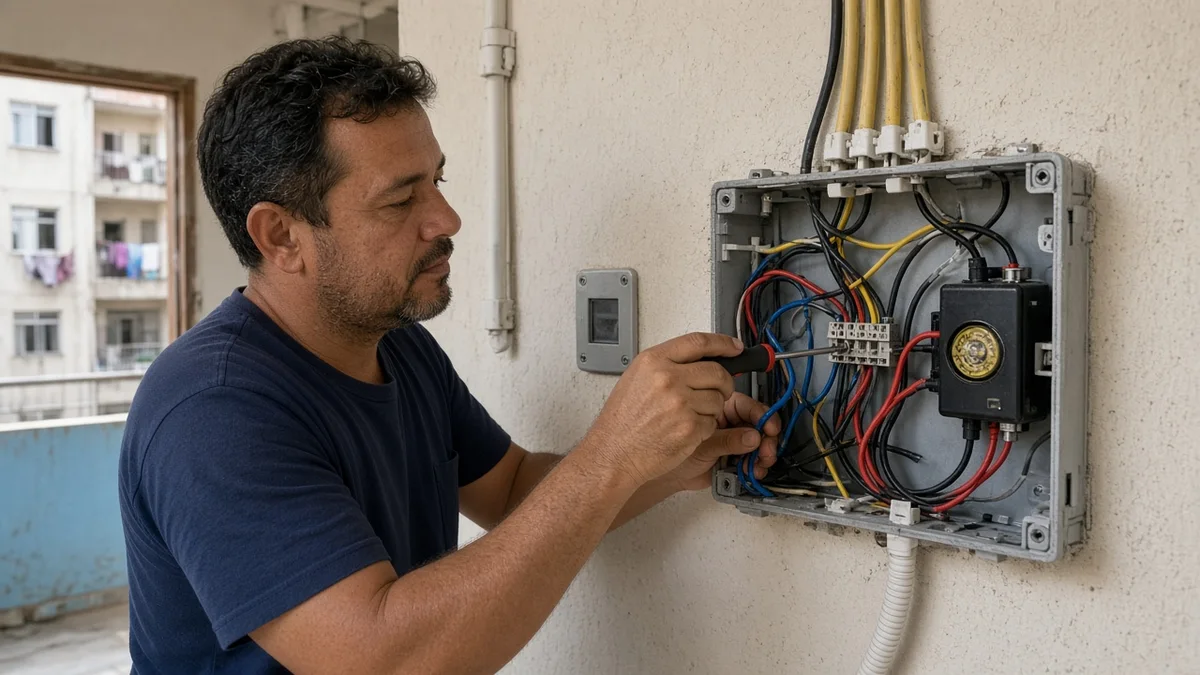

Ao realizar a ligação dos cabos elétricos, a segurança deve ser a prioridade. Utilize cabos com bitola adequada para a distância entre a fonte e a fechadura, evitando perdas de tensão. Preste atenção à polaridade: o fio positivo da fonte deve ser conectado ao positivo da fechadura, e o negativo ao negativo. Erros na polaridade podem danificar o equipamento. Use fita isolante de boa qualidade ou conectores elétricos (bornes) para garantir que todas as emendas estejam bem isoladas e seguras, prevenindo curtos-circuitos e choques elétricos. Se possível, passe os cabos por conduítes ou canaletas para protegê-los contra danos físicos e garantir um acabamento mais limpo e profissional.
Para conectar a fechadura a dispositivos de acionamento, como uma botoeira, um controlador de acesso ou um interfone, é preciso entender os tipos de ligação NF (Normalmente Fechado) e NA (Normalmente Aberto). A maioria das fechaduras eletromagnéticas é do tipo "fail-safe", ou seja, destrava na falta de energia. Nesses casos, a fechadura é ligada em série com o dispositivo de acionamento, que interrompe a energia para liberá-la. Uma botoeira, por exemplo, pode ser ligada em NA (Normalmente Aberto), fechando o circuito apenas quando pressionada para liberar a porta. Já um controlador de acesso ou interfone pode ter saídas NF ou NA, e você deve seguir o esquema de ligação específico do fabricante para garantir a comunicação correta entre os dispositivos e o acionamento preciso da fechadura.
É altamente recomendável a instalação de capacitores no circuito de proteção da fechadura. Estes componentes ajudam a evitar o faiscamento que pode ocorrer no momento da desenergização do eletroímã, protegendo os contatos dos dispositivos de acionamento e prolongando a vida útil do sistema. Além disso, os capacitores auxiliam na desmagnetização rápida do eletroímã, garantindo que a porta seja liberada instantaneamente e sem qualquer resíduo magnético que possa dificultar a abertura. Consulte o manual da sua fechadura para verificar a necessidade e a forma correta de instalar esses capacitores, assegurando um funcionamento suave e eficiente.
Testes de Funcionamento e Solução de Problemas Comuns
Após concluir a instalação da fechadura eletromagnética, é imprescindível realizar uma série de testes para garantir que tudo esteja funcionando corretamente e com a segurança esperada. Um checklist rigoroso pode ajudar a identificar e corrigir falhas antes que se tornem problemas maiores. Comece verificando a força de retenção: a porta deve permanecer firmemente fechada quando a fechadura está energizada e liberar-se completamente quando o acionamento é feito. Observe a ausência de ruídos estranhos, como zumbidos excessivos ou estalos, que podem indicar problemas elétricos ou mecânicos. Teste o funcionamento com todos os dispositivos de acesso conectados, como botoeiras, interfones e controladores de acesso, garantindo que cada um acione a fechadura de forma eficaz e consistente.
Durante os testes, você pode se deparar com alguns erros comuns. Se a fechadura não travar corretamente, verifique o alinhamento da contra-placa com o eletroímã; um desalinhamento, mesmo que mínimo, pode reduzir a força magnética. A fiação invertida é outra causa frequente de mau funcionamento; confira a polaridade dos cabos. Uma fonte de alimentação inadequada (com tensão ou corrente insuficientes) também pode fazer com que a fechadura não funcione ou opere com pouca força de retenção. Se a contra-placa estiver presa ou com folga excessiva, ajuste os parafusos e as arruelas para permitir o pivô correto e o contato total.
Para troubleshooting de problemas mais específicos, como falha na retenção intermitente, superaquecimento do eletroímã ou acionamento irregular, considere as seguintes dicas. Verifique a qualidade das conexões elétricas; fios soltos ou mal isolados podem causar interrupções. Meça a tensão na fechadura com um multímetro para confirmar que a energia está chegando corretamente. Se houver superaquecimento, a fonte pode estar sobrecarregada ou a fechadura pode estar com defeito. Em casos de acionamento intermitente, o problema pode estar no dispositivo de acionamento (botoeira com mau contato, controlador com falha) ou em interferências elétricas. Não hesite em consultar o manual do fabricante para diagramas de fiação e orientações específicas para o seu modelo de fechadura.
Quando Chamar um Profissional Especializado
A instalação de uma fechadura eletromagnética, embora possa ser realizada por conta própria com o devido cuidado e conhecimento, apresenta situações em que a intervenção de um profissional especializado se torna não apenas recomendável, mas essencial. Se, após seguir todos os passos e realizar os testes, a fechadura apresentar falhas persistentes, como não travar ou destravar, ou se houver superaquecimento e ruídos incomuns, é um sinal claro de que a complexidade do problema excede a capacidade de uma solução caseira. Outros indicadores incluem dificuldades em lidar com fiações complexas, especialmente em sistemas integrados com múltiplos dispositivos de controle de acesso, ou a necessidade de adaptações estruturais na porta ou batente que exigem ferramentas e técnicas específicas.
Os riscos de uma instalação incorreta são significativos e podem comprometer seriamente a segurança do ambiente. Uma fechadura mal instalada pode não oferecer a força de retenção esperada, permitindo acessos não autorizados. Além disso, conexões elétricas inadequadas podem levar a curtos-circuitos, choques elétricos, danos ao equipamento e até mesmo incêndios. A durabilidade da fechadura também é afetada, pois o desalinhamento ou o uso incorreto dos componentes podem causar desgaste prematuro e perda da garantia do fabricante. Em ambientes como condomínios ou empresas, onde a segurança é primordial, esses riscos são inaceitáveis.
Contratar um técnico especializado oferece uma série de benefícios que justificam o investimento. Profissionais possuem o conhecimento técnico aprofundado, as ferramentas adequadas e a experiência para lidar com diferentes tipos de portas e sistemas de controle de acesso. Eles garantem que a instalação seja feita de acordo com as normas de segurança, otimizando a funcionalidade e a vida útil da fechadura. Além disso, um especialista pode integrar a fechadura a outros sistemas, como interfones e controladores de acesso, de forma eficiente e segura, proporcionando tranquilidade e a certeza de que seu sistema de segurança operará com máxima performance.
Conclusão
Dominar como instalar fechadura eletromagnética por conta própria é um conhecimento valioso que oferece autonomia e garante a segurança do seu patrimônio. Ao longo deste guia, exploramos desde a compreensão dos componentes essenciais e a seleção das ferramentas corretas até os detalhes cruciais da preparação, fixação e, principalmente, as conexões elétricas. A atenção ao alinhamento do eletroímã e da contra-placa, a escolha da fonte de alimentação adequada e a correta ligação a dispositivos como botoeiras e controladores de acesso são etapas que definem o sucesso e a longevidade do sistema.
Realizar os testes de funcionamento e saber identificar e solucionar problemas comuns são habilidades que complementam a instalação, assegurando que a fechadura opere de forma eficiente e sem falhas. Contudo, é fundamental reconhecer os limites da instalação por conta própria e não hesitar em buscar o apoio de um profissional especializado quando a complexidade do projeto ou a persistência de erros exigirem. Uma instalação bem-executada não só protege seu ambiente, seja ele residencial, comercial ou um condomínio, mas também otimiza o controle de acesso, proporcionando tranquilidade e a certeza de um sistema seguro e funcional.
Perguntas Frequentes sobre Como Instalar Fechadura Eletromagnética
Qual a Diferença entre Fechadura Eletromagnética e Eletroímã?
A fechadura eletromagnética é o sistema completo de segurança, enquanto o eletroímã é o componente central que gera o campo magnético para travar a porta. O eletroímã, junto com a contra-placa, é a parte que efetivamente mantém a porta fechada, mas a fechadura inclui também a fonte de alimentação, botões de saída e outros acessórios.
É Possível Instalar uma Fechadura Eletromagnética em Porta de Vidro?
Sim, é totalmente possível instalar fechaduras eletromagnéticas em portas de vidro, mas requer suportes e acessórios específicos. Geralmente, são utilizados suportes em "U" ou "L" que não exigem furação no vidro, garantindo a integridade da porta. É crucial escolher o kit adequado para este tipo de instalação.
Qual a Tensão Ideal para Alimentar uma Fechadura Eletromagnética?
A maioria das fechaduras eletromagnéticas opera com 12VDC ou 24VDC. A tensão ideal é sempre a especificada pelo fabricante do seu modelo, pois usar uma tensão incorreta pode danificar o equipamento ou comprometer seu funcionamento. É fundamental verificar essa informação no manual do produto antes de conectar a fonte de alimentação.
Preciso de um Nobreak para a Fechadura Eletromagnética?
Um nobreak não é estritamente obrigatório, mas é altamente recomendado para fechaduras eletromagnéticas, especialmente em sistemas de segurança. Ele garante que a fechadura continue funcionando em caso de falta de energia, mantendo a porta travada ou liberada conforme a configuração, evitando vulnerabilidades.
Como Funciona a Desmagnetização da Fechadura Eletromagnética?
A desmagnetização ocorre quando a energia elétrica é cortada do eletroímã, liberando o campo magnético. Para acelerar esse processo e evitar o "efeito residual" (onde um magnetismo fraco ainda retém a porta), capacitores são frequentemente usados no circuito de proteção. Eles ajudam a dissipar a energia rapidamente, garantindo uma abertura suave e imediata.
