Instalar videoporteiro por conta própria exige cuidado com fiação e altura da câmera — um erro corta imagem ou impede abrir o portão. Neste artigo você vê unidade externa e monitor, materiais, ligação à fechadura, testes e quando chamar o técnico.
O Que É e Como Funciona um Videoporteiro?
Um videoporteiro, também conhecido como porteiro eletrônico com câmera, é um sistema de comunicação e segurança que permite visualizar e conversar com visitantes antes de conceder acesso. Diferente de um interfone de áudio tradicional, que oferece apenas a comunicação sonora, o videoporteiro integra uma câmera na unidade externa (módulo de rua) e um monitor ou monofone interno, proporcionando uma camada visual crucial para a identificação e segurança de residências, condomínios ou empresas. Essa funcionalidade de vídeo é a principal distinção prática na instalação, pois exige a passagem de cabos adicionais para a transmissão de imagem, além dos cabos de áudio e energia.
Existem diversos tipos de videoporteiros no mercado, cada um com suas particularidades de instalação e uso. Os modelos com fio são os mais comuns e exigem uma infraestrutura de cabeamento dedicada entre a unidade externa e o monitor interno. Já os videoporteiros sem fio oferecem maior flexibilidade na instalação, pois a comunicação entre os módulos é feita por Wi-Fi ou outras tecnologias sem fio, embora ainda necessitem de alimentação elétrica. Quanto à forma de fixação, há os modelos de sobrepor, que são instalados diretamente na parede, e os de embutir, que ficam nivelados com a superfície, proporcionando um acabamento mais discreto. A escolha do tipo ideal dependerá da estrutura do local e das preferências estéticas e funcionais do usuário.
Planejamento da Instalação e Ferramentas Necessárias
O planejamento é a etapa fundamental para garantir uma instalação de videoporteiro eficiente e sem imprevistos. Antes de iniciar, é crucial selecionar o local adequado para a unidade externa (módulo de rua) e o monitor interno, considerando a visibilidade, a proteção contra intempéries e a facilidade de acesso à fiação elétrica. A posição da câmera na fachada é um ponto crítico: ela deve ser instalada a uma altura que permita uma visualização clara do rosto do visitante, geralmente entre 1,50m e 1,60m do chão, e em um ângulo que evite pontos cegos, como escadas ou cantos. É importante também verificar se não há obstáculos que possam bloquear a visão ou a iluminação da câmera.
Para realizar a instalação por conta própria, você precisará de algumas ferramentas e materiais básicos:
- Furadeira: Para fazer os furos de fixação das unidades e passagem dos cabos.
- Chave de fenda (Philips e de fenda simples): Essenciais para fixar parafusos e conectar os bornes.
- Alicate de eletricista (corte e bico): Para cortar e decapar fios com precisão.
- Fita métrica: Para medir distâncias e garantir o posicionamento correto.
- Passa fio: Facilita a passagem dos cabos por conduítes e tubulações.
- Bucha e parafuso: Para a fixação segura das unidades na parede.
- Nível: Para garantir que as unidades sejam instaladas retas.
- Fita isolante: Para isolar as conexões elétricas e garantir a segurança.
- Conduítes e caixas de passagem: Para proteger a fiação, especialmente em áreas externas.
- Cabo de rede (CAT5e ou CAT6) ou cabo coaxial: Dependendo do modelo do videoporteiro, para transmissão de vídeo e dados.
- Cabo paralelo ou multipolar: Para alimentação elétrica e áudio.
Guia Detalhado: Instalação Física e Conexão da Fiação
A instalação física do videoporteiro envolve a fixação das unidades e a cuidadosa passagem dos cabos, que são o coração do sistema. É essencial seguir o diagrama de ligação fornecido pelo fabricante do seu equipamento, pois as especificações de fiação e conexão podem variar entre modelos e marcas. A atenção aos detalhes nesta etapa garante o funcionamento correto do áudio, vídeo e, consequentemente, da abertura do portão. A escolha dos cabos é crucial; para a transmissão de vídeo e dados, cabos de rede (CAT5e ou CAT6) são frequentemente recomendados devido à sua capacidade de transportar múltiplos sinais, enquanto cabos coaxiais podem ser usados em sistemas mais antigos ou específicos. Para a alimentação e áudio, cabos paralelos ou multipolares são geralmente suficientes. A proteção da fiação é vital, especialmente em instalações externas, onde o uso de conduítes e caixas de passagem é indispensável para proteger os cabos contra intempéries e danos físicos.
Fixação das Unidades e Passagem dos Cabos

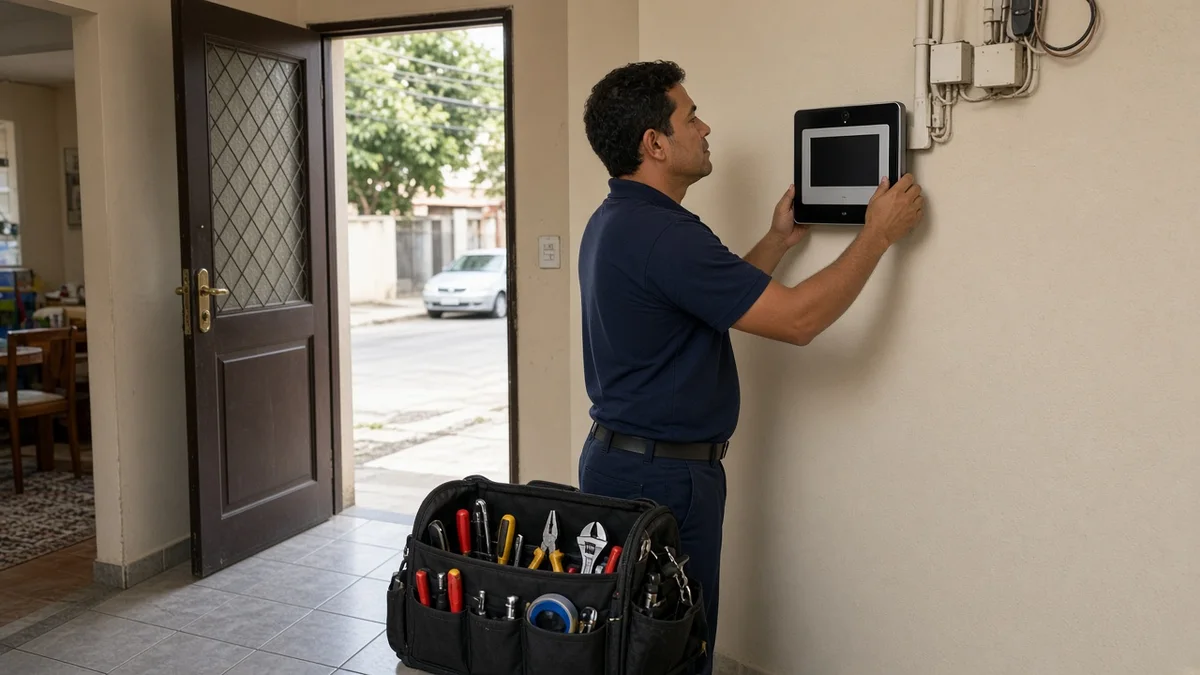

Comece fixando a unidade externa (módulo de rua) na posição planejada, utilizando buchas e parafusos adequados para o tipo de parede. Certifique-se de que a câmera esteja na altura ideal e com o ângulo de visão desobstruído. Em seguida, fixe o monitor interno ou monofone no local escolhido dentro da propriedade. A passagem dos cabos deve ser feita de forma discreta e protegida. Se houver conduítes existentes, utilize um passa fio para guiar os cabos. Caso contrário, será necessário criar novos caminhos, seja embutindo os conduítes na parede ou utilizando canaletas externas para um acabamento organizado e seguro. É importante evitar que os cabos fiquem expostos a danos ou interferências.
Ligação Elétrica e dos Módulos
Com as unidades fixadas e os cabos passados, é hora de realizar as conexões elétricas e dos módulos. A alimentação elétrica do videoporteiro geralmente é de 110V ou 220V, e alguns modelos podem exigir um transformador (comumente de 24V) para converter a tensão. Conecte os fios de alimentação aos bornes indicados no diagrama do fabricante, tanto na unidade externa quanto no monitor interno. Em seguida, conecte os cabos de áudio, vídeo e dados aos bornes correspondentes em cada módulo. Preste muita atenção às cores dos fios e às marcações dos bornes para evitar inversões ou curtos-circuitos, que podem danificar o equipamento. Utilize fita isolante para proteger todas as conexões expostas, garantindo a segurança e a durabilidade da instalação.
Conectando o Videoporteiro à Fechadura Elétrica e Portão
Um dos grandes benefícios de um videoporteiro é a capacidade de controlar a abertura de portões e fechaduras elétricas remotamente. A ligação para abertura de portão/fechadura é uma etapa crucial da instalação e requer atenção especial para garantir que o sistema funcione corretamente. A maioria dos videoporteiros possui saídas específicas para acionar fechaduras eletrônicas ou portões eletrônicos, geralmente identificadas no diagrama de ligação do fabricante. Essas saídas podem ser do tipo contato seco ou energizadas, dependendo do modelo do videoporteiro e do tipo de fechadura ou portão que será conectado.
Para conectar a fechadura eletrônica, você precisará passar dois fios da unidade externa do videoporteiro até a fechadura. Se a fechadura for de 12V e o videoporteiro tiver uma saída energizada de 12V, a ligação é direta. Caso contrário, pode ser necessário um relé externo para fazer a interface entre o videoporteiro e a fechadura, especialmente se a fechadura operar com uma voltagem diferente ou se o videoporteiro fornecer apenas um contato seco. Para portões eletrônicos, a conexão geralmente é feita aos bornes de comando da central do portão, que acionam a abertura e o fechamento. É fundamental verificar a compatibilidade entre o videoporteiro e o sistema de abertura existente, consultando os manuais de ambos os equipamentos. Em alguns casos, um técnico especializado pode ser necessário para fazer a integração de sistemas mais complexos ou para garantir a segurança da instalação elétrica.
Testes Finais e Solução de Problemas Comuns

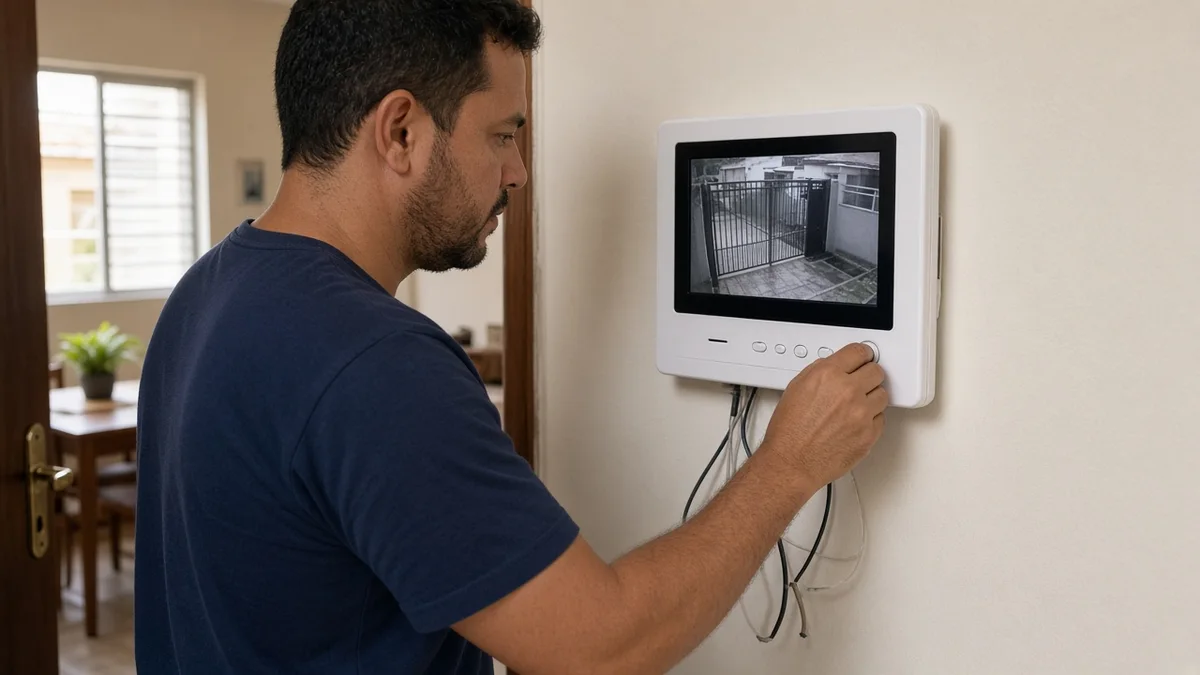

Após concluir a instalação física e as conexões elétricas, é indispensável realizar testes completos para assegurar que todas as funções do videoporteiro estejam operando corretamente. Esta etapa é crucial para identificar e corrigir quaisquer problemas antes que a instalação seja considerada finalizada. Comece verificando a alimentação elétrica de ambas as unidades, externa e interna, para garantir que estejam ligadas e recebendo energia. Em seguida, teste a comunicação de áudio e vídeo. Peça para alguém tocar a campainha na unidade externa enquanto você verifica o monitor interno: a imagem deve ser nítida e o áudio claro em ambas as direções.
Se você encontrar problemas, como imagem ruim, sem áudio ou o portão não abre, verifique as seguintes soluções comuns. Para imagem ruim, inspecione a fiação de vídeo em busca de emendas mal feitas ou cabos danificados; a qualidade do cabo (cabo coaxial ou de rede) também pode influenciar. Se não houver áudio, confira as conexões dos fios de áudio nos bornes e certifique-se de que não há inversão de polaridade. Se o portão não abrir, verifique a ligação entre o videoporteiro e a fechadura ou portão eletrônico, confirmando a compatibilidade e a correta instalação do relé, se aplicável. Em muitos casos, a otimização da qualidade da imagem e do som pode ser alcançada ajustando as configurações no monitor interno, como brilho, contraste e volume, ou garantindo que a unidade externa esteja limpa e desobstruída.
Quando a Instalação Profissional é a Melhor Opção
Embora a instalação de um videoporteiro possa ser realizada por conta própria em muitos casos, existem situações em que a contratação de um profissional é a melhor e mais segura opção. É fundamental reconhecer os critérios que indicam quando a instalação por conta própria pode ser inviável ou falhar, evitando riscos e garantindo o funcionamento adequado do sistema. Um dos principais fatores é a complexidade da fiação existente ou a necessidade de criar uma nova infraestrutura em locais com difícil acesso, como paredes muito espessas ou grandes distâncias entre as unidades.
Problemas elétricos, como a ausência de pontos de energia próximos ou a necessidade de adaptações na rede elétrica, também são sinais de que um especialista deve ser consultado. Além disso, a necessidade de integração com outros sistemas de segurança, como alarmes ou portões eletrônicos mais sofisticados, pode exigir conhecimentos técnicos específicos. Contratar um serviço especializado de instalação de videoporteiro oferece benefícios como a garantia do serviço, a utilização de ferramentas adequadas, o conhecimento aprofundado sobre os diferentes modelos e marcas (como Intelbras ou HDL), e a certeza de que todas as normas de segurança serão seguidas. Um profissional pode identificar e resolver problemas que um leigo talvez não perceba, assegurando a longevidade e a eficiência do seu sistema de segurança.
Conclusão
Instalar um videoporteiro por conta própria é um projeto que, com o guia certo e as ferramentas adequadas, pode ser gratificante e eficaz para aumentar a segurança de sua propriedade. Ao longo deste artigo, abordamos desde a compreensão dos componentes essenciais, como a unidade externa e o monitor interno, até o detalhamento da fiação, a ligação para abertura de portão/fechadura e os testes cruciais após a instalação. Vimos a importância de um planejamento cuidadoso, a escolha dos cabos corretos e a atenção aos diagramas de ligação para garantir que áudio, vídeo e o acionamento do portão funcionem perfeitamente.
É fundamental lembrar que, embora o processo seja acessível, a complexidade de alguns sistemas ou a presença de desafios elétricos podem exigir a intervenção de um profissional. A capacidade de identificar erros comuns e aplicar soluções básicas é valiosa, mas saber quando a instalação por conta própria falha e buscar ajuda especializada é um diferencial para assegurar a funcionalidade e a durabilidade do seu videoporteiro. Com as informações e passos apresentados, você está mais preparado para realizar essa instalação ou, se necessário, tomar a decisão informada de contratar um especialista.
Perguntas Frequentes sobre Como Instalar Videoporteiro
Qual a Altura Ideal para Instalar a Câmera do Videoporteiro?
Em geral, entre 1,50 m e 1,60 m do chão, na altura dos olhos de um adulto. Assim o rosto do visitante aparece nítido, sem ponto cego. Ajuste o ângulo na fachada e teste a imagem no monitor antes de fechar a instalação.
É Possível Instalar um Videoporteiro Onde Já Havia um Interfone Antigo?
Muitas vezes sim, aproveitando a passagem de cabo. Confira se o número de fios e o tipo de cabo atendem vídeo e alimentação do modelo novo. Se faltar condutor ou o diagrama não bater, refaça o trecho ou chame um técnico.
A Saída do Videoporteiro Liga Direto na Fechadura ou Precisa de Relé?
Use a saída de acionamento do aparelho (contato seco ou 12 V, conforme o manual) até a fechadura ou a central do portão. Em voltagens diferentes, use relé. Teste o botão de abrir no monitor só depois de isolar as conexões.
O Que Fazer se a Imagem Ficar Ruim após Instalar?
Revise a fiação de vídeo (emendas, cabo danificado, bornes frouxos) e a altura/ângulo da câmera. Limpe a lente e evite contraluz forte. Se o problema continuar, troque o trecho de cabo ou peça diagnóstico profissional.
Quando a Instalação do Videoporteiro Exige Técnico?
Quando a fiação é longa ou embutida sem acesso, há integração com portão complexo, dúvida elétrica ou falhas após o teste. Aí vale contratar instalação de videoporteiro com garantia de mão de obra.
