Como instalar interfone com segurança começa pelo planejamento: tipo certo, ferramentas e diagrama. Neste guia você compara com fio e sem fio, passa a fiação, liga o porteiro eletrônico ao monofone, testa áudio e abertura, e vê quando ramais complexos pedem técnico.
Entendendo o Interfone e Seus Componentes Essenciais
A instalação de um interfone de áudio, embora possa parecer complexa, é um processo que muitos podem realizar por conta própria, desde que sigam um guia detalhado e tomem as devidas precauções. Este sistema de comunicação bidirecional permite a interação entre quem está dentro de um imóvel e quem está na área externa, geralmente em um portão ou porta principal, aumentando a segurança e a comodidade.
Diferente de um videoporteiro, que inclui recursos de vídeo, o interfone de áudio foca exclusivamente na transmissão de voz, sendo uma solução mais simples e acessível para controle de acesso. Para entender como instalar interfone, é fundamental conhecer seus componentes essenciais e suas funções.
Os componentes principais de um sistema de interfone são o monofone e o módulo externo, também conhecido como porteiro eletrônico. O monofone é a unidade interna, instalada dentro do imóvel, que permite ao usuário falar, ouvir e, em muitos casos, acionar a abertura de uma fechadura elétrica.
Já o porteiro eletrônico é a unidade externa, fixada no portão ou muro, que contém o botão de chamada, microfone e alto-falante, possibilitando a comunicação com o interior e a identificação do visitante. A correta interligação desses dois componentes através da fiação é o cerne de como ligar interfone de forma eficiente.
Planejamento e Materiais Necessários para a Instalação
Antes de iniciar a instalação de um interfone, um planejamento cuidadoso é crucial para garantir que o processo seja eficiente e seguro. Isso envolve a seleção das ferramentas e materiais corretos, bem como a escolha estratégica dos locais para as unidades interna e externa. Para uma instalação de interfone bem-sucedida, é imprescindível consultar o manual do fabricante, pois ele contém especificações técnicas e diagramas elétricos exclusivos para o seu modelo.

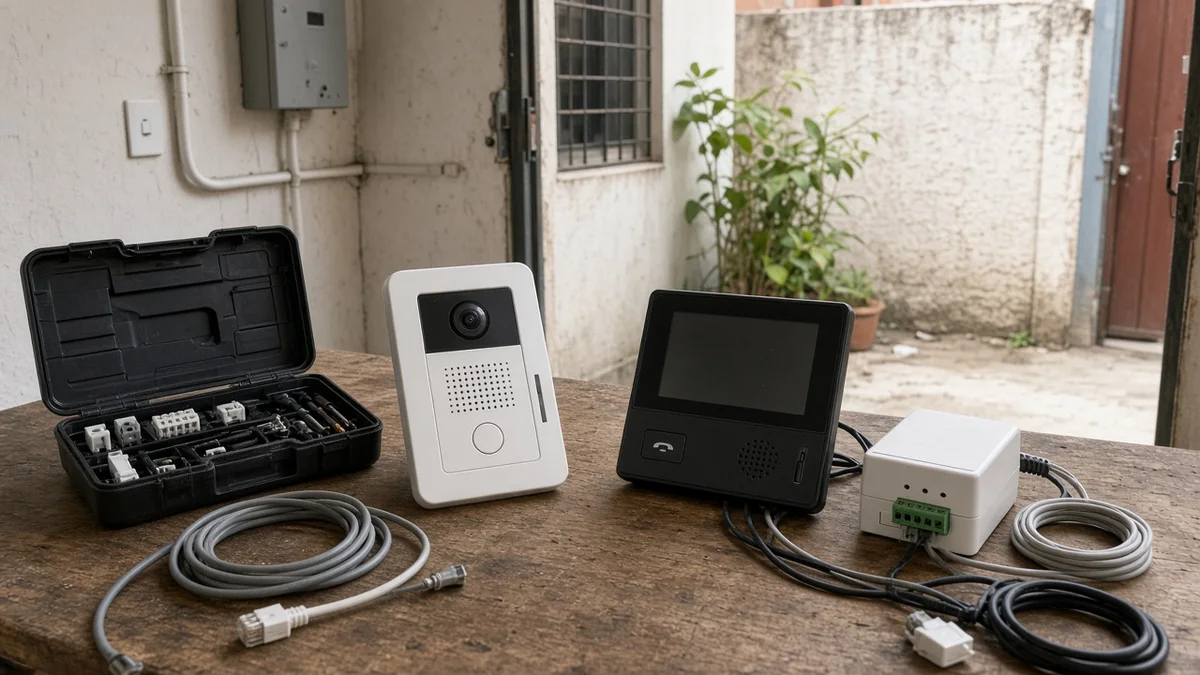

Para começar, você precisará de algumas ferramentas básicas, como furadeira com brocas adequadas para alvenaria ou madeira, alicates de corte e de bico, chave de fenda (phillips e fenda reta), fita isolante e, idealmente, um multímetro para verificar a continuidade da fiação. Os materiais essenciais incluem os fios compatíveis com o interfone (verifique a bitola recomendada no manual), parafusos e buchas para fixação, e, se necessário, conduítes ou canaletas para proteger a fiação.
A escolha do local ideal para o monofone interno deve considerar a facilidade de acesso e a discrição, geralmente próximo à porta de entrada principal ou em um ponto central da casa. Para o módulo externo, ou porteiro eletrônico, o local deve ser visível, acessível para o visitante e protegido de intempéries, como chuva e sol direto. É importante também verificar a infraestrutura existente, como a presença de conduítes pré-instalados ou pontos de energia próximos, o que pode simplificar bastante o processo de como instalar o interfone.
Preparação da Fiação e Conexões Elétricas
A etapa da fiação é, sem dúvida, uma das mais importantes e delicadas ao instalar um interfone, pois dela depende o bom funcionamento e a segurança do sistema. Para interfones com fio, geralmente são utilizados cabos multipares, como os de telefone (CCI) ou UTP (rede), com bitolas que variam conforme a distância entre as unidades e as especificações do fabricante. É fundamental escolher a bitola correta para evitar perdas de sinal e superaquecimento.
Passar a fiação pode ser feito de diferentes maneiras. Se houver conduítes existentes, o processo é mais simples, exigindo apenas a passagem dos novos cabos. Em novas instalações ou onde não há infraestrutura, pode ser necessário criar novos caminhos, seja por meio de canaletas aparentes, que oferecem proteção e um acabamento discreto, ou por meio de quebras na parede, um trabalho mais complexo que pode exigir ajuda profissional.
A identificação correta dos bornes de conexão é crucial. Tanto o monofone quanto o porteiro eletrônico possuem terminais numerados ou identificados por letras (ex: 1, 2, 3, 4 ou L1, L2, F1, F2) que correspondem a funções específicas, como alimentação, áudio e acionamento da fechadura. O esquema elétrico fornecido pelo fabricante é seu guia principal e deve ser seguido à risca para garantir que cada fio seja conectado ao borne correto.
Ao manusear a fiação elétrica, a segurança deve ser a prioridade máxima. Certifique-se de que a energia elétrica esteja desligada no disjuntor geral antes de fazer qualquer conexão. Utilize ferramentas isoladas e evite improvisações. Uma fiação inadequada não só compromete o funcionamento do interfone, podendo causar ruídos ou falhas na comunicação, como também representa riscos de curto-circuito e choques elétricos. Em sistemas com múltiplos ramais, a complexidade da fiação aumenta, exigindo ainda mais atenção e, por vezes, conhecimento técnico especializado.
Guia Passo a Passo para Instalar o Interfone
Com o planejamento concluído e a fiação preparada, é hora de avançar para a instalação física do interfone. Este guia detalhado ajudará você a montar e conectar as unidades interna e externa, garantindo que o sistema funcione corretamente. Lembre-se de sempre consultar o manual do seu aparelho para instruções específicas, pois os detalhes podem variar entre modelos e fabricantes.
Instalação do Monofone Interno
- Fixação do Suporte: Escolha um local de fácil acesso dentro do imóvel, geralmente próximo à porta principal. Utilize o suporte de fixação do monofone como gabarito, marque os pontos de perfuração na parede e, com a furadeira, faça os furos. Insira as buchas e fixe o suporte com os parafusos.
- Conexão dos Fios: Com a energia desligada, conecte os fios que vêm da fiação principal aos bornes correspondentes no monofone, seguindo o esquema elétrico do fabricante. Geralmente, há bornes para alimentação, áudio e, se houver, para o acionamento da fechadura elétrica.
- Montagem do Monofone: Encaixe o monofone no suporte fixado na parede, garantindo que os fios estejam bem acomodados e não sejam esmagados. Feche a capa do aparelho, se houver, e verifique se está bem preso.
Instalação do Módulo Externo (Porteiro Eletrônico)
- Fixação do Suporte: Selecione um local na área externa (portão, muro) que seja visível, acessível e protegido de intempéries. Marque os pontos de perfuração usando o suporte do porteiro eletrônico como gabarito. Faça os furos, insira as buchas e fixe o suporte com os parafusos.
- Conexão dos Fios: Passe os fios da fiação principal pelo orifício de entrada do módulo externo. Conecte cada fio aos bornes correspondentes no porteiro eletrônico, seguindo rigorosamente o esquema elétrico do fabricante. Certifique-se de que as conexões estejam firmes e bem isoladas.
- Vedação e Proteção: Após conectar os fios, encaixe o módulo externo no suporte. Se o modelo permitir, utilize vedantes de silicone ou borrachas de vedação para proteger as conexões internas contra umidade e poeira, prolongando a vida útil do aparelho.
Testes Finais e Ajustes
- Ligar a Energia: Após todas as conexões estarem firmes e isoladas, ligue a energia elétrica no disjuntor geral.
- Teste de Comunicação: Pressione o botão de chamada no porteiro eletrônico. O monofone interno deve tocar. Atenda o monofone e teste a comunicação de áudio, verificando se a voz é clara em ambas as direções e se não há ruídos ou chiados excessivos.
- Teste da Fechadura Elétrica: Se o seu interfone estiver conectado a uma fechadura elétrica, teste o botão de acionamento no monofone para verificar se a fechadura abre corretamente. Faça vários testes para garantir a funcionalidade.
- Ajustes: Caso identifique falhas na comunicação, ruídos ou problemas na abertura da fechadura, desligue a energia e revise as conexões da fiação em ambos os aparelhos, verificando se todos os bornes estão conectados corretamente e se não há fios soltos ou com mau contato. Um multímetro pode ser útil para verificar a continuidade dos cabos.
Quando a Instalação Exige um Profissional Especializado
Embora a instalação de um interfone de áudio possa ser realizada por conta própria em muitos casos, existem cenários em que a complexidade do sistema ou a falta de experiência podem indicar a necessidade de contratar um profissional especializado. Reconhecer esses limites é fundamental para garantir não apenas o funcionamento adequado do aparelho, mas, principalmente, a segurança de todos.
Um dos principais indicadores de que a instalação por conta própria pode não ser a melhor opção é a complexidade da fiação. Sistemas com múltiplos ramais, que exigem a interligação de vários monofones em diferentes pontos do imóvel, ou instalações que cobrem grandes distâncias, podem demandar conhecimentos mais aprofundados sobre bitolas de cabos, atenuação de sinal e configurações de centrais. Nesses casos, a chance de erros na fiação aumenta consideravelmente.
Os riscos de uma instalação mal feita são significativos. Conexões elétricas inadequadas podem levar a curtos-circuitos, danos permanentes ao aparelho, choques elétricos e até mesmo incêndios. Além disso, um interfone mal instalado pode apresentar problemas de áudio, como chiados e falhas na comunicação, ou simplesmente não funcionar. É aqui que a experiência e o conhecimento técnico de um eletricista ou técnico em segurança eletrônica se tornam inestimáveis. Eles possuem as ferramentas adequadas, o conhecimento das normas de segurança e a capacidade de diagnosticar e resolver problemas de forma eficiente.
Contratar um profissional oferece vantagens como a garantia do serviço, o suporte técnico em caso de problemas e a tranquilidade de saber que a instalação foi realizada de acordo com as melhores práticas. Sinais como a necessidade de passar fiação por locais de difícil acesso, a ausência de infraestrutura elétrica prévia ou qualquer incerteza sobre como ligar interfone de forma segura, são fortes indicativos de que a ajuda especializada é a melhor escolha, evitando que a instalação por conta própria falhe e gere mais custos e dores de cabeça no futuro.
Conclusão
Ao longo deste guia, exploramos os passos essenciais para como instalar interfone de áudio, desde o entendimento de seus componentes, como o monofone e o porteiro eletrônico, até a preparação da fiação e as conexões elétricas. Vimos a importância de um planejamento detalhado, da escolha dos materiais corretos e da atenção rigorosa ao esquema elétrico do fabricante para garantir uma instalação funcional.
Reforçamos que a segurança é primordial em todas as etapas, especialmente ao manusear a fiação. Embora a instalação por conta própria seja viável para sistemas mais simples, é crucial reconhecer quando a complexidade, como múltiplos ramais ou grandes distâncias, exige a expertise de um profissional. Optar por um técnico especializado garante não só o bom funcionamento, mas também a segurança e a durabilidade do seu sistema de comunicação.
Perguntas Frequentes sobre Como Instalar Interfone
Quais São os Principais Tipos de Interfone?
Os interfones se dividem principalmente em modelos com fio e sem fio. Os com fio demandam a passagem de cabos entre as unidades interna e externa, sendo ideais para instalações permanentes e robustas. Já os sem fio utilizam tecnologias como radiofrequência ou Wi-Fi, oferecendo flexibilidade na instalação, mas podem ter limitações de alcance e depender de baterias. A escolha depende da estrutura do local e da complexidade do projeto.
Como Identificar os Bornes de Conexão?
A identificação dos bornes de conexão é crucial e deve ser feita consultando o esquema elétrico fornecido no manual do fabricante. Os bornes são terminais, geralmente numerados ou marcados, localizados no monofone interno e no módulo externo. O manual detalha a função de cada um (alimentação, áudio, acionamento da fechadura) e a sequência correta para conectar os fios, garantindo a funcionalidade e evitando problemas.
Qual a Altura Ideal para Instalar o Painel Externo do Interfone?
A altura ideal para instalar o painel externo do interfone, também conhecido como porteiro eletrônico, geralmente varia entre 1,40 m e 1,60 m do chão. Essa medida garante que o microfone e o alto-falante fiquem acessíveis e confortáveis para a maioria dos usuários, incluindo pessoas de diferentes estaturas. É importante considerar também a proteção contra intempéries e vandalismo ao definir o local exato.
O Que Fazer se o Interfone Não Funcionar após a Instalação?
Se o interfone não funcionar após a instalação, verifique a fiação, garantindo que todos os fios estejam conectados corretamente aos bornes, seguindo o esquema do fabricante. Confirme a alimentação elétrica, se há energia chegando ao aparelho. Problemas comuns incluem chiado, falta de áudio ou falha na abertura da fechadura. Consulte o manual para a seção de solução de problemas e, se a falha persistir, considere a ajuda de um profissional.
É Possível Instalar um Interfone sem Fio por Conta Própria?
Sim, é possível instalar um interfone sem fio por conta própria, sendo geralmente mais simples que os modelos com fio. A instalação dispensa a complexidade de passar fiação por paredes e conduítes, focando no emparelhamento das unidades interna e externa e na garantia de alimentação elétrica. É crucial verificar o alcance do sinal e a presença de obstáculos que possam interferir na comunicação, além de seguir as instruções específicas do fabricante.
Qual a Diferença entre Interfone e Videoporteiro?
A principal diferença entre interfone e videoporteiro está na funcionalidade visual. O interfone tradicional oferece apenas comunicação de áudio, permitindo conversar com a pessoa do lado de fora. O videoporteiro, por sua vez, além do áudio, incorpora uma câmera, permitindo visualizar quem está à sua porta em um monitor interno ou, em modelos mais avançados, em um smartphone. Essa funcionalidade extra aumenta a segurança e o controle de acesso.
Preciso de Alguma Licença ou Autorização para Instalar Interfone?
Não é necessária licença ou autorização específica para instalar um interfone em propriedades privadas, como residências ou pequenos comércios. A instalação é considerada uma melhoria interna ou de fachada que não afeta a estrutura pública. Contudo, é fundamental seguir todas as normas de segurança elétrica locais e as recomendações do fabricante para evitar acidentes e garantir o bom funcionamento do sistema. Em condomínios, consulte as regras internas.
