Instalar sensor de presença por conta própria exige cuidado com fiação e altura — um erro de posição gera falso alarme. Neste artigo você vê ferramentas, local ideal, ligação à central (com fio ou sem fio), testes e quando chamar o técnico.
Preparação Essencial Antes de Instalar o Sensor de Presença
Antes de iniciar a instalação do seu sensor de presença, é fundamental garantir que você tenha as ferramentas e materiais corretos à mão, além de tomar as precauções de segurança necessárias. Uma preparação adequada evita contratempos e garante um processo mais eficiente e seguro.
Para uma instalação bem-sucedida e segura, você precisará dos seguintes itens:
- Ferramentas Básicas: Chave de fenda (Philips e fenda reta), furadeira, brocas adequadas para a superfície de fixação, fita isolante, alicate de corte e decapador de fios, e um multímetro para verificar a voltagem e a continuidade dos cabos.
- Materiais de Fixação: Parafusos e buchas compatíveis com o tipo de parede ou teto onde o sensor será instalado. Certifique-se de que sejam robustos o suficiente para sustentar o equipamento.
- Fios e Conectores: Caso a instalação exija extensões ou adaptações, tenha fios elétricos de bitola adequada e conectores (bornes de torção ou de alavanca) para emendas seguras.
- Equipamento de Proteção Individual (EPI): Luvas isolantes e óculos de segurança são indispensáveis para proteger-se contra choques elétricos e detritos durante a perfuração.
A segurança elétrica é a prioridade número um ao lidar com instalações. Antes de tocar em qualquer fiação, desligue o disjuntor geral do circuito onde o sensor será conectado. Utilize o multímetro para confirmar que não há corrente elétrica nos fios antes de prosseguir. Além disso, verifique a voltagem do sensor de presença (geralmente 110V/220V, bivolt ou baixa voltagem para sistemas de alarme) e certifique-se de que ela é compatível com a rede elétrica do local para evitar danos ao aparelho ou à instalação.
Escolhendo o Local Ideal e o Tipo de Sensor para Instalação
A escolha do local e do tipo de sensor são decisões cruciais que impactam diretamente a eficácia do seu sistema de segurança ou iluminação. Um posicionamento estratégico maximiza a área de detecção e minimiza os falsos alarmes, enquanto o tipo de sensor deve se adequar às necessidades específicas do ambiente.
Para o posicionamento ideal do seu sensor de presença, considere instalá-lo em um canto da parede, a uma altura entre 2 e 2,5 metros do chão. Essa posição geralmente oferece o maior ângulo de detecção, cobrindo uma área ampla e minimizando pontos cegos. Evite direcionar o sensor para janelas, fontes de calor (como aquecedores, saídas de ar condicionado ou lâmpadas incandescentes) ou objetos que se movem constantemente (cortinas, plantas), pois esses fatores podem causar falsos acionamentos. O sensor PIR (Infravermelho Passivo) detecta variações de calor, e esses elementos podem ser interpretados como movimento. A área de detecção deve ser livre de obstáculos que possam bloquear o campo de visão do sensor, garantindo que qualquer movimento no ambiente seja prontamente identificado.
Ao escolher entre sensores com fio e sem fio, avalie as características de cada um. Sensores com fio oferecem maior estabilidade de conexão e são ideais para integração com centrais de alarme, garantindo uma comunicação contínua e sem interferências. No entanto, sua instalação exige passagem de cabos, o que pode ser mais complexo e demandar mais tempo. Já os sensores sem fio são mais fáceis de instalar, pois não necessitam de fiação, sendo alimentados por bateria. Eles são ideais para quem busca praticidade e flexibilidade, mas exigem a troca periódica das baterias e um processo de pareamento com a central de alarme ou receptor. A escolha entre um e outro dependerá da estrutura do seu imóvel e do nível de segurança desejado para a sua instalação de sensor de presença.
Passo a Passo da Instalação Elétrica do Sensor de Presença
Com a preparação concluída e o local ideal definido, o próximo passo é realizar a instalação elétrica e física do sensor de presença. Este processo exige atenção aos detalhes para garantir que todas as conexões sejam feitas corretamente e que o dispositivo funcione conforme o esperado, seja para acionar uma lâmpada ou integrar-se a um sistema de alarme.
Conexão para Acionamento de Iluminação

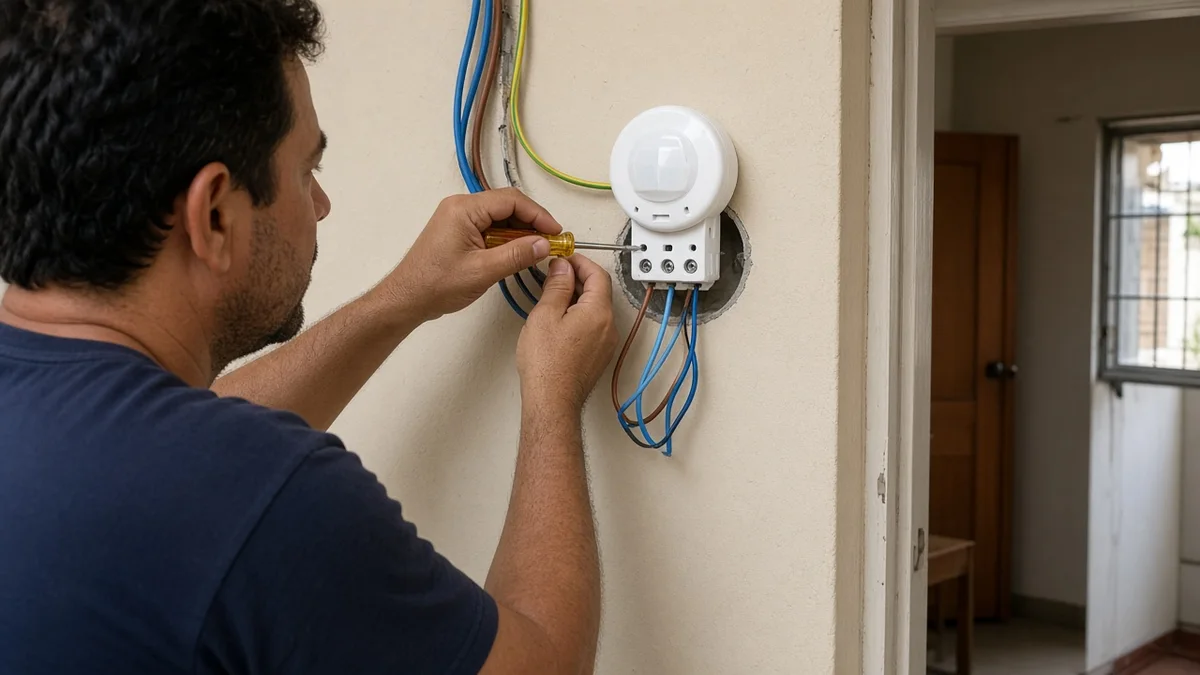

Para ligar um sensor de presença que irá acionar uma lâmpada, o processo envolve a correta identificação e conexão dos cabos. Primeiramente, identifique os três fios principais do sensor: fase (geralmente preto ou marrom), neutro (azul) e retorno (vermelho ou branco). A fase e o neutro são responsáveis pela alimentação do sensor. O retorno é o cabo que leva a energia para a lâmpada quando o sensor detecta movimento. Conecte o fio fase da sua rede elétrica ao borne de fase do sensor e o fio neutro da rede ao borne de neutro do sensor. Em seguida, conecte o fio de retorno do sensor a um dos terminais da lâmpada. O outro terminal da lâmpada deve ser conectado ao fio neutro da rede elétrica. Se você deseja incluir um interruptor para ligar ou desligar a função do sensor, ele deve ser instalado em série com o fio de fase que alimenta o sensor, permitindo o controle manual da energia que chega ao dispositivo.
Integração com a Central de Alarme
Quando o objetivo é integrar o sensor de presença a uma central de alarme, a ligação é um pouco diferente. Sensores com fio geralmente possuem bornes específicos para alimentação (VCC e GND) e para a zona de alarme (ZONA e COM). Conecte os fios de alimentação do sensor aos bornes de 12V e GND da central de alarme, respeitando a polaridade. Em seguida, conecte os bornes ZONA e COM do sensor aos bornes de uma zona específica da central de alarme. Essa conexão permite que a central receba o sinal do sensor quando um movimento é detectado, disparando o alarme. Para sensores sem fio, o processo envolve o pareamento do dispositivo com a central de alarme, seguindo as instruções do fabricante. Geralmente, isso é feito ativando o modo de aprendizado na central e acionando o sensor para que ele seja reconhecido e atribuído a uma zona específica.
Testes de Funcionamento e Solução de Problemas Comuns
Após a instalação do sensor de presença, a etapa de testes é fundamental para garantir que o dispositivo esteja funcionando corretamente e que a área de detecção esteja otimizada. É também o momento de identificar e corrigir possíveis falhas que podem levar a acionamentos indesejados ou à falta de detecção.

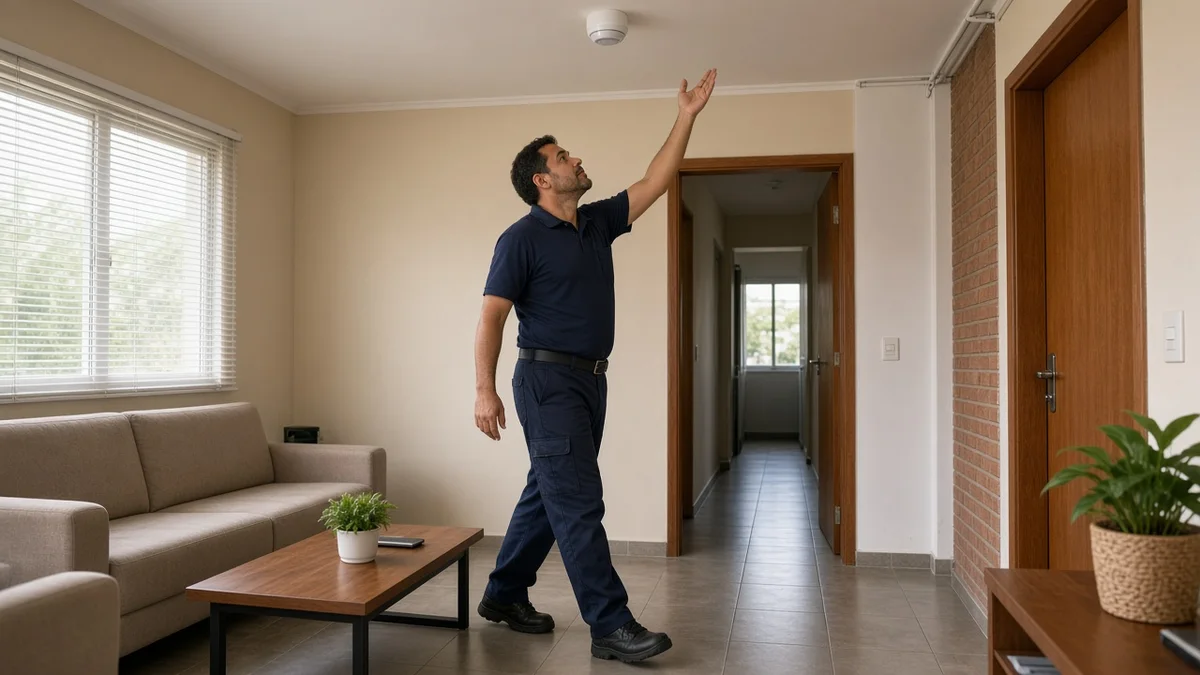

Para realizar os testes de funcionamento, religue o disjuntor geral e aguarde alguns segundos para que o sensor inicialize. Em seguida, caminhe pela área de detecção do sensor, observando se a lâmpada acende ou se a central de alarme é acionada conforme o esperado. Varie a velocidade e a direção do movimento para testar diferentes cenários. Verifique se o sensor detecta movimentos em toda a área desejada e se não há pontos cegos. Ajuste o ângulo ou a altura do sensor, se necessário, para otimizar a cobertura. Se o sensor possuir ajustes de sensibilidade ou tempo de acionamento, configure-os de acordo com suas preferências e necessidades de segurança.
Um dos problemas mais comuns na instalação de sensores de presença é o falso alarme. Isso pode ser causado por um posicionamento inadequado, onde o sensor é exposto a fontes de calor (como luz solar direta, aquecedores ou ventilação), movimentação de objetos (cortinas, galhos de árvores visíveis pela janela) ou a presença de animais de estimação. Para resolver, reposicione o sensor, evite direcioná-lo para fontes de calor ou movimento constante e, se aplicável, ajuste a sensibilidade para desconsiderar pequenos animais. Outro problema pode ser a falta de detecção, geralmente causada por obstáculos no campo de visão do sensor ou por uma altura de instalação inadequada. Se, mesmo após ajustes, os problemas persistirem, ou se a complexidade da fiação for grande, é um sinal claro de que a instalação por conta própria pode ter falhado. Nesses casos, é altamente recomendável chamar um eletricista qualificado ou um profissional de segurança para realizar os ajustes necessários ou refazer a instalação, garantindo a segurança e o funcionamento correto do seu sistema.
Conclusão
Instalar um sensor de presença por conta própria é uma tarefa que, embora exija atenção e conhecimento básico de elétrica, pode ser realizada com sucesso seguindo as orientações corretas. Abordamos desde a preparação inicial, com a lista de ferramentas e a importância de desligar o disjuntor, até a escolha do local ideal, considerando altura, ângulo e a diferença entre sensores com e sem fio. A correta ligação dos cabos (fase, neutro, retorno) para acionamento de iluminação e a integração com a central de alarme foram detalhadas, fornecendo um guia prático para cada cenário.
Os testes de funcionamento são cruciais para validar a instalação, permitindo identificar e corrigir problemas comuns como falsos alarmes, que muitas vezes são resultado de um posicionamento inadequado. É fundamental lembrar que, em caso de dúvidas ou dificuldades que excedam seu conhecimento técnico, a busca por um profissional qualificado, seja um eletricista ou um especialista em segurança, é a decisão mais prudente para garantir a eficácia e a segurança do seu sistema. Com as informações e precauções apresentadas, você está mais preparado para ter um ambiente mais seguro e inteligente.
Perguntas Frequentes sobre Instalação de Sensor de Presença
Onde Instalar o Sensor de Presença na Parede ou no Teto?
O canto da parede, entre 2 e 2,5 m de altura, costuma cobrir melhor a sala sem pontos cegos. Evite mirar janelas, fontes de calor e objetos que se movem. No teto, use o ângulo indicado pelo fabricante e teste caminhando pela área.
Preciso Desligar o Disjuntor Antes de Instalar?
Sim. Desligue o circuito, confirme com multímetro que não há tensão e só então abra bornes ou faça emendas. Religue a energia só depois de fixar o sensor e revisar as conexões de fase, neutro e retorno (ou VCC/GND na central).
Como Ligar o Sensor de Presença na Central de Alarme?
No modelo com fio, alimente VCC e GND na central e ligue ZONA/COM a uma zona livre. No sem fio, pareie no modo de aprendizado da central e atribua a zona. Depois, arme e faça um teste de passagem pela cobertura.
É Seguro Instalar o Sensor de Presença por Conta Própria?
Sim, se você tem noções básicas de elétrica, EPI e segue o manual. Em quadros complexos, bornes pouco claros ou falhas após o teste, chame um técnico de instalação de sensor de presença para evitar risco e falso alarme.
Por Que o Sensor Dispara sem Motivo após a Instalação?
Quase sempre é posição ruim: sol, ar-condicionado, cortina ou pet no campo de visão. Reposicione, reduza sensibilidade só se o equipamento permitir e reteste. Se o problema continuar, revise a fiação e a zona na central.
