Aprender como instalar câmera de segurança é o caminho mais eficiente para proteger residências e estabelecimentos comerciais com autonomia e excelente custo-benefício. Este guia prático apresenta todo o planejamento de infraestrutura, a seleção de ferramentas essenciais, a fixação dos suportes, as conexões elétricas e a configuração nos aplicativos ou gravadores digitais de vídeo para garantir um monitoramento eficiente.
O Que Você Precisa Antes de Como Instalar Câmera de Segurança
Antes de iniciar qualquer intervenção física no imóvel, o planejamento detalhado garante que a execução ocorra sem interrupções operacionais. A preparação envolve o levantamento exato dos materiais necessários e a análise técnica dos pontos de fixação para assegurar que a área de cobertura cumpra seu papel preventivo no sistema de monitoramento.

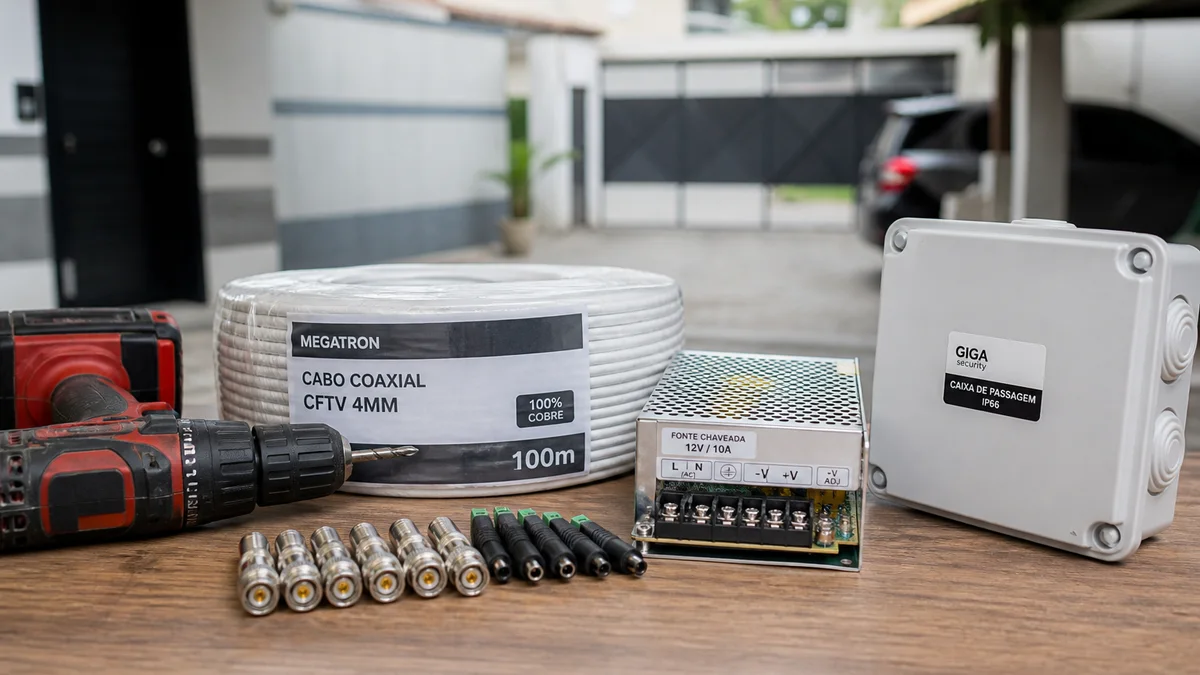

Ferramentas e Cabos: Conector BNC, P4, Cabo Coaxial e UTP
A execução precisa do projeto exige um conjunto fundamental de equipamentos de fixação e cabeamento. A tabela a seguir detalha os itens essenciais para a montagem de um sistema de segurança eficiente:
| Categoria | Item Necessário | Função Principal no Sistema |
|---|---|---|
| Ferramental | Furadeira e brocas | Perfuração de alvenaria para buchas e passagem de cabos |
| Conectividade | Conector BNC e P4 | Transmissão de sinal de vídeo e alimentação elétrica |
| Infraestrutura | Cabo coaxial e UTP | Conexão física entre o gravador DVR e a câmera IP ou analógica |
| Suporte Elétrico | Fonte de alimentação 12V | Fornecimento de energia estabilizada para os dispositivos |
| Proteção | Caixa de passagem selada | Proteção de conectores contra umidade e poeira |
Fonte de Alimentação 12V e Caixas de Passagem Seladas
A escolha dos componentes elétricos e de proteção impacta diretamente a durabilidade do sistema de segurança residencial. A fonte de alimentação 12V precisa fornecer corrente contínua e estabilizada para evitar oscilações na imagem captada, enquanto a caixa de passagem selada abriga os pontos de junção dos cabos, protegendo os conectores do desgaste térmico e da umidade.
Ponto de Fixação, Ângulo de Visão e Proteção IP66 Contra Chuva
A escolha do ponto de fixação deve priorizar a visualização clara de acessos principais, como portões, portas de entrada e garagens. A altura recomendada varia entre 2,5 e 3 metros do solo para obter um amplo ângulo de visão e dificultar a ação de vândalos. Para áreas externas, a estrutura do equipamento deve contar com o Índice de Proteção IP66 contra chuva e poeira.
Passo 1: Como Planejar o Trajeto dos Cabos e a Infraestrutura do CFTV
O primeiro passo consiste no mapeamento do trajeto que os fios percorrerão do ponto de monitoramento até o local do gravador DVR ou roteador. Utilizar conduítes embutidos ou canaletas de sobrepor protege o cabeamento do CFTV contra desgastes mecânicos. É fundamental manter uma distância mínima de 30 centímetros da rede elétrica para evitar interferências e ruídos na imagem.
Passo 2: Como Fixar o Suporte da Câmera na Parede ou Teto
Com o local definido, utilize o gabarito do fabricante para marcar os furos na parede ou no teto. Faça as perfurações com a broca adequada, insira as buchas plásticas e posicione a base do suporte de fixação. Aperte os parafusos firmemente para evitar vibrações na estrutura que possam desalinhar a imagem captada ao longo do tempo.
Passo 3: Como Conectar o Cabo de Vídeo e a Fonte de Alimentação 12V
A etapa de conexões exige atenção à polaridade e ao correto encaixe dos cabos de sinal e energia. Nos sistemas analógicos e HD, o conector BNC transmite o vídeo ao DVR, enquanto o conector P4 faz a ligação com a fonte de alimentação 12V. Em uma câmera IP, o uso de um cabo de rede UTP pode realizar a transmissão de dados e energia simultaneamente.
Cuidados com a Vedação e Isolamento dos Conectores na Caixa de Passagem
A exposição de conexões elétricas e de sinal à umidade é a principal causa de oxidação e falhas prematuras no equipamento. O uso de caixas de passagem seladas e a aplicação de fita de autofusão nos conectores BNC e P4 garantem o isolamento térmico e hídrico necessário para o funcionamento contínuo do sistema de proteção residencial.
Passo 4: Como Configurar a Câmera de Segurança no Gravador DVR ou App Yoosee e Intelbras
Após a conclusão da parte física, energize o sistema para realizar o pareamento e a configuração lógica. A integração pode ser realizada tanto em gravadores digitais centralizados quanto diretamente no smartphone via aplicativo de monitoramento, permitindo o acompanhamento do imóvel em tempo real de qualquer lugar.

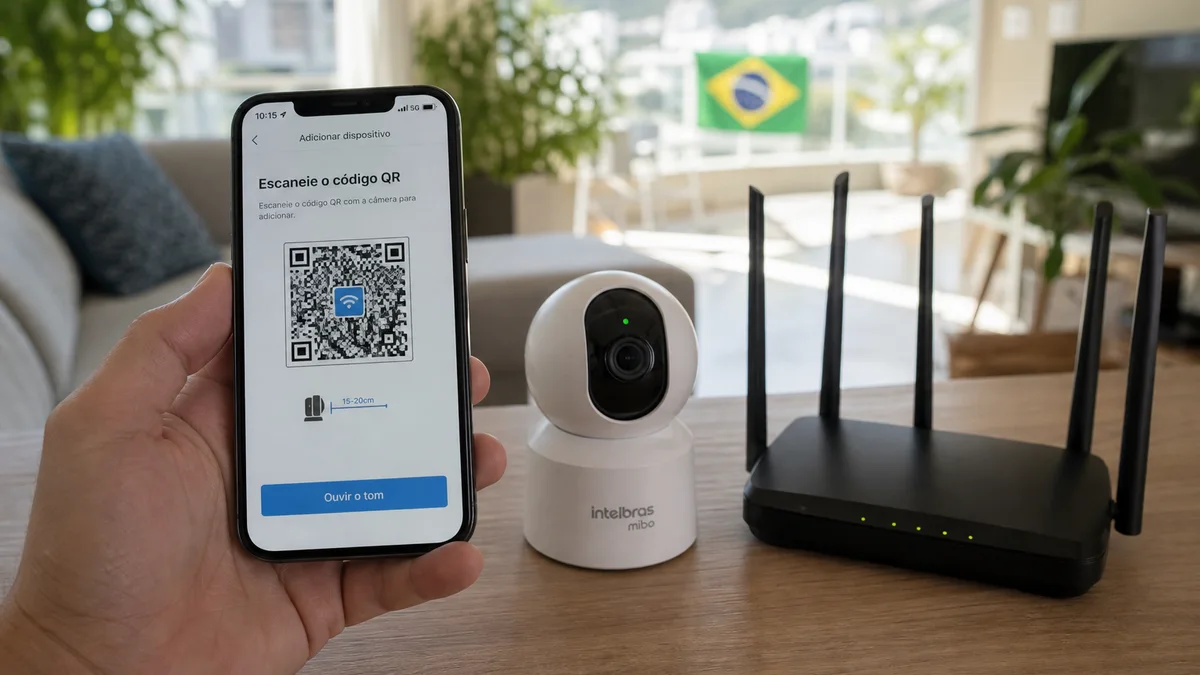

Conexão de Câmeras Wi-Fi 2.4 GHz e Aplicativos de Monitoramento
Para modelos sem fio, conecte o dispositivo à rede Wi-Fi 2.4 GHz da residência e abra o aplicativo de monitoramento compatível, como o Yoosee ou o ecossistema da Intelbras. Realize a leitura do código QR impresso na estrutura do equipamento e siga as instruções na tela do celular para concluir o pareamento da câmera IP com a rede doméstica.
Configuração em Gravador Digital DVR para Sistemas com HD
Nos sistemas de CFTV cabeados, acesse o menu principal do gravador digital DVR através do monitor e ajuste as rotinas de gravação no HD interno. Defina senhas fortes para a conta de administrador, ajuste a resolução de captura dos canais e ative as notificações automáticas do sistema por detecção de movimento nos setores monitorados.
Passo 5: Como Testar a Visão Noturna Infravermelho e Ajustar a Imagem
Com as imagens transmitidas em tempo real para o monitor ou smartphone, faça o teste final de funcionamento. A verificação deve cobrir tanto o desempenho durante o dia quanto o comportamento do sensor no escuro, garantindo que o monitoramento permaneça claro e funcional em qualquer horário.
Ajuste Fino do Ângulo de Visão e Ativação do Infravermelho
Faça o alinhamento físico do suporte de fixação para cobrir exatamente a área desejada, eliminando pontos cegos no ambiente. Em seguida, cubra o sensor de iluminação para testar o acionamento da visão noturna infravermelho, verificando se os LEDs fornecem alcance suficiente e imagem nítida mesmo em ambientes com ausência total de luz.
3 Erros Comuns ao Instalar Câmera de Segurança Que Você Deve Evitar
- Uso de fontes de alimentação 12V genéricas ou subdimensionadas, gerando oscilações e reinicializações no equipamento.
- Instalação do dispositivo apontado diretamente para fontes intensas de luz, causando superexposição e perda de detalhes na imagem.
- Ausência de proteção nos cabos expostos em áreas externas, acelerando a degradação mecânica pelo sol e pela chuva por falta de caixa de passagem.
Conclusão
A correta execução das etapas de planejamento de infraestrutura, fixação física dos suportes, isolamento dos conectores BNC e P4 na caixa de passagem e configuração lógica nos aplicativos Yoosee, Intelbras ou gravadores DVR garante a proteção completa de qualquer imóvel. Ao seguir as boas práticas de altura ideal, proteção IP66 e ajuste do ângulo de visão com visão noturna infravermelho, obtém-se um sistema de monitoramento estável e de alta eficiência.
Seguir este passo a passo permite montar um sistema funcional por conta própria. Porém, se o seu imóvel exige um projeto de CFTV completo, com múltiplos pontos e infraestrutura embutida, o suporte técnico faz toda a diferença. Avalie a complexidade do seu ambiente e solicite um orçamento para a instalação de câmeras de segurança com profissionais qualificados.
Perguntas Frequentes
Respostas rápidas sobre o tema deste artigo. Se a sua dúvida for específica ao equipamento, envie fotos pelo WhatsApp.
Qual É a Altura Ideal para Fixar a Câmera de Segurança e Garantir o Melhor Ângulo de Visão?
A altura ideal para a fixação varia entre 2,5 e 3 metros em relação ao solo. Essa distância garante um ângulo de visão amplo para cobrir acessos importantes e impede que pessoas não autorizadas alcancem o equipamento para desalinhar a lente ou cortar o cabeamento de transmissão.
Como Funciona a Instalação de uma Câmera IP Wi-Fi 2.4 GHz com o App Yoosee ou Intelbras?
O processo exige conectar o equipamento na tomada, acessar o aplicativo de monitoramento no smartphone e conectar a câmera IP na rede Wi-Fi 2.4 GHz do local. O pareamento é feito em poucos minutos através da leitura do código QR no aplicativo Yoosee ou Intelbras.
Qual É a Diferença na Instalação Usando Cabo Coaxial ou Cabo de Rede UTP com Balun?
O cabo coaxial é o padrão tradicional para distâncias curtas no sistema analógico. O cabo de rede UTP com balun permite transmitir a imagem de até quatro equipamentos em um único cabo, alcançando distâncias maiores com menor perda de sinal e facilidade de passagem nos conduítes.
Por Que É Fundamental Usar Caixa de Passagem na Instalação da Câmera de Segurança Externa?
A caixa de passagem abriga a fonte de alimentação 12V e os conectores BNC e P4, evitando que fiquem expostos ao sol e à umidade. O uso do componente previne curtos-circuitos, oxidação nos fios e falhas no sinal de vídeo causadas por infiltração de água da chuva.
Como Saber se a Câmera de Segurança Tem Proteção IP66 Contra Sol e Chuva?
A especificação do Índice de Proteção IP66 vem informada no manual do fabricante e na caixa do equipamento. Essa certificação garante que o dispositivo possui estrutura selada contra poeira e jatos intensos de água, sendo própria para instalação em paredes e muros externos.
Qual Fonte de Alimentação 12V Devo Usar para Evitar Interferências no Gravador DVR?
Recomenda-se utilizar uma fonte de alimentação 12V estática e individual com amperagem adequada ao modelo ou uma fonte colmeia para múltiplos canais. Fontes de baixa qualidade causam ruídos na imagem, faixas pretas na tela do gravador DVR e reinicializações no sistema.
